VS1 24kv Innendørs RMU vakuumbryter

VS1 12/24kV modell innendørs AC høyspenningsvakuumbryter er en type holistisk og fullstendig forseglet høyspenningsbryter, den har kompakt dimensjon og lite volum. VCB gjelder strømsystem med merkespenning 7,2~12kV, trefase og AC 50/60Hz. Den er anvendelig i anledninger med hyppige operasjoner, og fungerer for å beskytte og kontrollere ledninger og elektriske apparater. Produktet er i samsvar med IEC62271-100, GB1984, JB3855 og DL1403 og består typetesten.

Sende bookingforespørsel

Beskrivelse

VS1 24kv innendørs RMU vakuumbryter

VS1-serien innendørs vekselstrøm høyspenning innebygd pol vakuumkretsbryter brukes for innendørs høyspenning med merkespenning 12kV og 24kV, trefaset vekselstrøm 50Hz. Det brukes til å kontrollere og beskytte transformatorstasjon., gruvefirma og ofte brukt for å betjene anledninger.. Bryterutstyret samsvarer med standardene til IEC62271-100, IEC61439(idt GB/T 11022), GB 1984, DIN VDE 0670 og så videre.

Hovedtrekkene

1. Det er praktisk for justering på grunn av vakuumkretsbryteren vedta utformingen av lysbuekammeret er plassert på den øvre, driftsmekanismen er plassert på nedsiden; 2. Den vedtar strukturen av kombinasjonen av luft og organisk komposittisolasjonsmateriale; 3. Enkel fjærdriftsmekanisme, 10000 driftstider; 4. Jevn og god selvlåsende ytelse på grunn av bly-skrue fremdriftsmekanisme.

Strukturelle funksjoner:

Spenningen kan nå 12kV og 24kV, strømmen 4000A, og bruddet kan nå 20KA/25KA/31,5KA/40kA

Egnet skapstørrelse:
Skapbredde 500/550/650/800/1000 mm
VCB-modell: Egnet for ABB/Siemens, Schneider etc. merker av VCB vakuumbryter

Miljøkrav

Høyden skal ikke overstige 1000m;

B. omgivelsestemperaturen, maksimal temperatur pluss 40 grader, maksimal temperatur på 15 grader (tillat kun - 30 graders lagring);

C. Miljøfuktighet: daglig gjennomsnittlig relativ luftfuktighet er 95 prosent, og månedlig gjennomsnittlig relativ luftfuktighet er mindre enn 90 prosent, daglig gjennomsnittlig mettet damptrykkstyrke var 2,2 * 10 ^ 3 mpa

Daglig gjennomsnittlig mettet damptrykksstyrke var 1,8 * 10 ^ 3 mpa

D. Ingen brann, ingen farlig bandasje, ingen alvorlig forurensning, ingen kjemisk Fuji og ingen voldsom risting.

Hvis det er spesielle bruksbetingelser, vennligst informer produsenten ved bestilling.

De viktigste tekniske parametrene:

NEI	Punkt	Enheter	tekniske parametere
1	Merkespenning	KV	12
2	Nominell kortvarig strømfrekvens tåler spenning		42/48(Interfase, jord/brudd)
3	Vurdert lynimpuls tåler spenning		42/48(Interfase, jord/brudd)
4	Nominell frekvens	Hz	50
5	Merkestrøm	A	630 1250	630 1250 1600 2000 2500 3150	630 1250 1600 2000 2500 3150
6	Nominell kortslutningsbrytestrøm	KA	20/25	31.5	40
7	Nominell korttidsmotstandsspenning	KA	20/25	31.5	40
8	Nominell kortslutningsvarighet	S	4
9	Nominell topp tåle strøm	KA	50/63	80	100
10	Nominell kortslutningslukkestrøm	KA	50/63	80	100
11	Sekundærkrets strømfrekvens tåler spenning (1 min)		2000
12	Vurdert enkelt/rygg mot rygg kondensatorgruppe brytestrøm	A	630/400 (40kA:800/400)
13	Nominell kondensatorbank lukkestrøm		12,5 (frekvensen er ikke større enn)
14	Mekanisk liv	KA	20000
15	Nominelle strømbruddtider (elektrisk levetid)	KA	20000
16	Nominelle kortslutningsstrømbruddtider	ganger	50(40KA mindre enn eller lik 30)
17	Dynamiske og statiske kontakter muliggjør kumulativ slitasjetykkelse	mm	3
18	Lagringstid for energi	s	Mindre enn eller lik 10
19	Kontaktåpningsavstand	mm	11±1
20	Overreise	mm	3.5±0.5
21	Kontakt stenge sprett tid	ms	Mindre enn eller lik 2(40KA Mindre enn eller lik 3)
22	Tre-fase delt/lukket periode	ms	Mindre enn eller lik 2
23	Gjennomsnittlig åpningshastighet (kontaktene er atskilt med -8 mm)	m/s	1.2±0.2
24	Hovedledningssløyfemotstand	m/s	0.6±0.2
25	Hovedledningssløyfemotstand	μΩ	Mindre enn eller lik 50(630A) Mindre enn eller lik 45(1250A) Mindre enn eller lik 40 (1600,2000A) Mindre enn eller lik 35 (2500A eller mer)
26	Vurdert operasjonssekvens		0-0.3s-Co-180s-Co

vacuum-circuit-breaker

VS1 Indoor high voltage vacuum circuit breaker (2)

VS1 Indoor high voltage vacuum circuit breaker

(2)

SERTIFIKAT

CQC

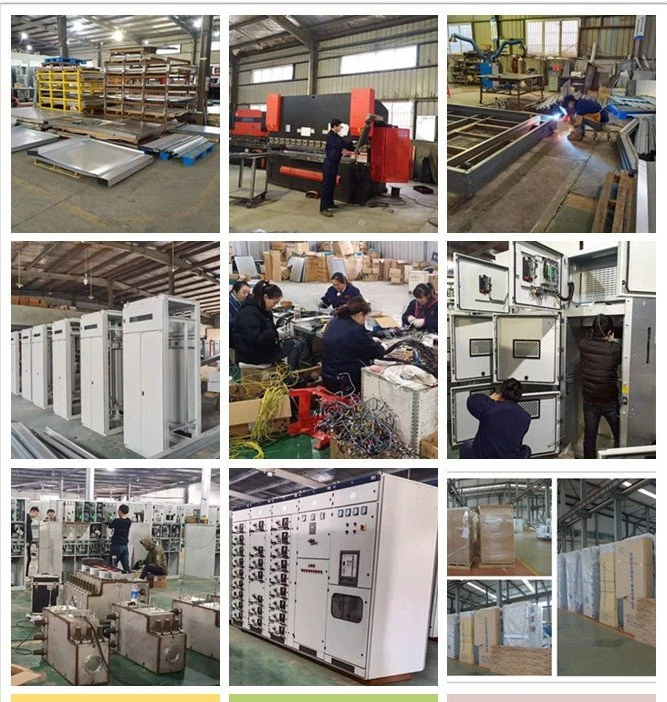

VERKSTED
