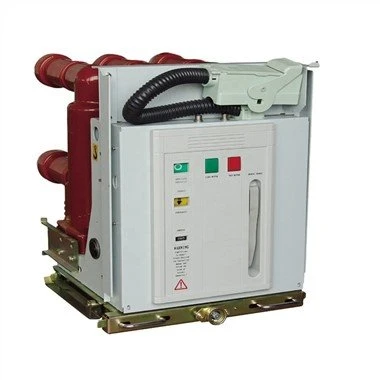

Innendørs høyspenning VCB
Innendørs høyspennings vcb er et innendørs koblingsutstyr med trefaset AC 50Hz nominell spenning på 12kV og 24kV kraftsystem. Den brukes som beskyttelses- og kontrollenhet for nettutstyr og kraftutstyr i industri- og gruvebedrifter. Den er egnet for steder som krever hyppige...
Beskrivelse
Innendørs høyspennings vcb er et innendørs koblingsutstyr med trefaset AC 50Hz nominell spenning på 12kV og 24kV kraftsystem. Den brukes som beskyttelses- og kontrollenhet for nettutstyr og kraftutstyr i industri- og gruvebedrifter. Den er egnet for steder som krever hyppig drift under nominell arbeidsstrøm, eller bryte kortslutningsstrøm mange ganger.
Bruk miljøforhold
1. Omgivelseslufttemperatur: øvre grense +40 grader, nedre grense -40 grader;
2. Høyde: ≤2000m (hvis høyden øker, vil det nominelle isolasjonsnivået øke tilsvarende);
3. Vindtrykk: ikke mer enn 700Pa (tilsvarer vindhastighet på 34m / s);
4. Jordskjelvintensitet: ikke mer enn 8 grader;
5. Forurensningsnivå: IV. nivå;
6. Maksimal daglig temperaturforskjell: ikke mer enn 25 grader;
7. Relativ fuktighet: det daglige gjennomsnittet er ikke mer enn 95%, det månedlige gjennomsnittet er ikke mer enn 90%;
8. Steder uten brennbarhet, eksplosjonsfare, kjemisk korrosjon og alvorlig vibrasjon.
Dataark av innendørs høyspenning VCB
Nei. | Vare | Enhet | Data | ||
1 | Nominell spenning | KV | 12 kV | 24 kV | |
2 | 1min. Strømfrekvens tåler spenning | KV | 42 | 50 | |
3 | Lynimpuls tåler spenning (topp) | KV | 75 | 125 | |
4 | Nominell strøm | En | 630A ~4000A | 630 ~4000A | |
5 | Nominell kortslutningsbrytende strøm | KA | 20,25,31.5,40,50 | 20, 25, 31.5 | |
6 | Nominell kortslutning som gjør strøm (topp) | KA | 50,63,80,100,125 | 50, 63, 80 | |
7 | 4s vurdert korttids tåle strøm | KA | 20,25,31.5,40,50 | 20, 25, 31.5 | |
8 | Nominell topp tåler strøm | KA | 50,63,80,100,125 | 50.63.80 | |
9 | Beskyttelsesgrad | Kabinett IP4X, VCB-dør åpnet IP2X | |||
10 | Bredde på panel | Mm | 500/550/650/800/1000 | 800/1000 | |
11 | Vekt | KG | 400~1000 | 500~1200 | |
12 | Nominell frekvens | Hz | 50 Hz eller 60 Hz | ||
Bestillingsvarsel
1. Navnet, modellen og ordremengden til strømbryteren;
2. Nominell strøm og nominell kortslutning brytestrøm av strømbryteren;
3. Modellen, navnet, driftsspenningen og frigjøringstypen til driftsmekanismen som er utstyrt;
4. Antall løpende biler og andre reservedeler og reservedeler;
5. Hvis brukeren har andre spesielle krav, vennligst forhandle ved bestilling.
