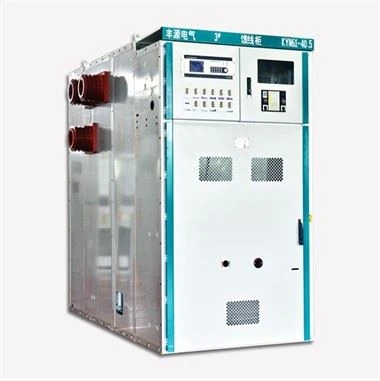

KYN61-40.5 Metallkledd, lukket 300A strømskap

KYN61-40.5 metallkledd innelukket 300A strømskap

Modell	KYN61-40.5
Merkespenning	40.5
Frekvens	50 HZ
Merkestrøm	1250A/1600A/2000A
IP-karakter	IP3X
Omgivelsestemperatur	-10 C~ pluss 40 C
Tilbehør	spesifikasjon
Vedlikeholdsinstruks	Må rengjøres og settes på et tørt sted

KYN61-40.5 bryterutstyr er trefaset AC 50 Hz, merkespenning på 40,5 KV innendørs kraftdistribusjonsutstyr. Kun som kraftverk, transformatorstasjoner og industriell destruksjon av elektrisk energi, og har en kretsimplementering av kontroll, beskyttelse og overvåking funksjon.

Strukturbeskrivelse:

Koblingsutstyr i henhold til G83906 og IEC298 standarder og design, og kan fjernes fra skapet som en hel enhet (tralle) komponenter.
Skapstrukturen er laget av aluminiumbelagt sineplate eller galvanisert plate montert med både tilkobling, separat strømbryterbryterrom, bussrom, kabelrom og instrumentrom,Alle metallkomponenter er jordet,hvert rom i hovedkretsen.systemet har separat trykkavlastning. kanal i kabelrommet kan settes 10*60mm jordbuss .

Hovedtrekk:

1. Bruk av montert skapstruktur, strømbryter håndkjerre gulvstående struktur,
Samall størrelse:
2.Valgfritt: Firmaets vakuumbryter VW1-40.5,xiamen huadian vakuumbryter VEP-40.5,liknende effektbryter kan byttes ut.
3. Utstyrt med spesielle transportkjøretøyer kan løfte, transportere kjøretøy og skap nøyaktig posisjonering, låsing og pålitelig
4. Hovedbryteren, håndkjerren, dørsperrebryteren mellom obligatoriske mekaniske låsemetoder brukes for å møte "Five Anti"-sperrefunksjonen.
5. all operasjon kan utføres i døren lukket tilstand, for å beskytte sikkerheten til operatøren.
6. Kabel god plass, kan kobles til flere kabler og stikkontakt.
7.Skallbeskyttelsesgrad IP3X, vognromsdør åpen mellom de ulike avdelingene beskyttelsesklasse IP2X.
8. Materialet kan være galvanisert ark kan deponeres aluminium sink plate produksjon.

Miljøforhold

1) Egnet temperatur: -10 grader ~ pluss 40 grader, daglig gjennomsnittstemperatur: Mindre enn eller lik 35 grader.

2) Egnet høyde: Mindre enn eller lik 1000m

3) Relativ fuktighet: Daglig gjennomsnitt mindre enn eller lik 95 prosent, månedlig gjennomsnitt mindre enn eller lik 90 prosent

4) Gradering av jordskjelvskade: Mindre enn eller lik nivå 8

Gjeldende anledninger bør være fri for etsende, brennbare stoffer og damp.

Hoved elektriske parametere

Nei.	Varer			Enhet	Parametere
1	Merkespenning			KV	40.5
2	Nominell frekvens			Hz	50
3	Hovedsamleskinnes merkestrøm			A	1250,1600,1200
4	Avgreningsskinne merkestrøm			A	630/1250/ 1600
5	Nominell isolasjonsnivå	Strømfrekvens tåler spenning på 1 min (effektiv verdi)	Fase-fase, Fase-jord	KV	95
			Primært isolasjonsbrudd	KV	115
		Lynimpuls tåler spenning (toppverdi)	Fase-fase, Fase-jord	KV	185
			Primært isolasjonsbrudd	KV	215
		Strømfrekvensen tåler spenningen til hjelpekontrollkretsen		V	2000
6	Nominell kortslutningsbrytestrøm			KA	25/31.5
7	Nominell kortslutningslukkestrøm (toppverdi)			KA	63/80
8	Vurdert korttidsmotstandsstrøm (4S)			KA	25/31.5
9	Nominell topp tåle strøm			KA	63/80
10	Nominell spenning for hjelpekontrollkretsen			V	-110,-220,~220
11	Beskyttelsesgrad				Kapsling IP4X, IP2X Når døren til effektbryteren åpnes
12	Konturstørrelse (bredde * dybde * høyde)			mm	1400(1200)*2800(2600)*2600(*inkluderer en intern digital SF6-håndkjerreordning)
13	vekt			kg	~2300



Hva er et høyspenningsanlegg



1, Materiale av høyspenningskoblingsskapkropp

1. Kaldvalset stålplate eller vinkelstål (brukes til sveiseskap);

2. Aluminiumszinkbelagt stålplate eller galvanisert stålplate (brukes til montering av skap)

3. Rustfri stålplate (ikke magnetisk)

4. Aluminiumsplate (ikke magnetisk)

2, funksjonelle enheter av høyspentbryterutstyr:

1. Hoved samleskinnerom (vanligvis arrangert i to strukturer: "stift" eller "1")

2. Strømbryterrom

3. Kabelrom

4. Stafett og instrumentrom

5. Skap topp lite samleskinne rom

6. Sekundært terminalrom

3, Funksjoner av bryterutstyret

Koblingsanlegget har funksjoner som luftinngående og utgående ledninger, kabelinngående og utgående ledninger, samt samleskinneforbindelse.

4, Sammensetning av koblingsutstyr

Koblingsutstyret skal oppfylle de relevante kravene i GB3906-1991 "3-35 kV AC Metal Enclosed Switchgear"-standard, som består av to deler: kabinettet og strømbryteren. Skapkroppen er sammensatt av et skall, elektriske komponenter (inkludert isolasjonsdeler), forskjellige mekanismer, sekundære terminaler og ledninger.

5, Klassifisering

I henhold til installasjonsmetoden til effektbrytere

I henhold til installasjonsmetoden til strømbrytere er de delt inn i bevegelige (håndkjerre) og faste typer

1. Mobil eller vogn (representert med Y): indikerer at de viktigste elektriske komponentene inne i skapet (som kretsbrytere) er installert på uttrekkbar vogn. På grunn av den gode utskiftbarheten til håndvognskap, kan det i stor grad forbedre påliteligheten til strømforsyningen. Vanlige typer håndkjerre inkluderer isolasjonshåndkjerre, målehåndkjerre, strømbryterhåndkjerre, PT-håndkjerre, kondensatorhåndkjerre og brukt variabel håndkjerre.

2. Fast type (representert med G): indikerer at alle elektriske komponenter inne i skapet (som effektbrytere eller lastbrytere) er installert i en fast type, og faste bryterskap er relativt enkle og økonomiske.

Etter installasjonssted

Inndelt i innendørs og utendørs etter installasjonssted

(1) For innendørs bruk (representert med N): indikerer at den kun kan installeres og brukes innendørs;

(2) For utendørs bruk (angitt med W): indikerer at den kan installeres og brukes utendørs.

6, I henhold til skapstrukturen

I henhold til skapstrukturen kan det deles inn i fire kategorier: metallkapslet pansret bryterutstyr, metallkapslet intervallbryterutstyr, metallkapslet bokskoblingsutstyr og åpent bryterutstyr

(1) Hovedkomponentene i metallkapslet panserkoblingsutstyr (representert med bokstaven K), slik som effektbrytere, transformatorer, samleskinner, etc., er henholdsvis installert i jordede metallskillevegger atskilt av metallomsluttet bryterutstyr.

(2) Koblingsutstyr med innkapslet metall (representert med bokstaven J) ligner på pansrede metallomsluttet bryterutstyr ved at dets elektriske hovedkomponenter også er installert i separate rom, men har en eller flere ikke-metalliske skillevegger som oppfyller et visst beskyttelsesnivå .

(3) Koblingsutstyr av metallkapslet boks (representert med bokstaven X) Koblingsskapet er et metallkapslet bryterutstyr.

(4) Åpen type bryterutstyr, uten krav til beskyttelsesnivå, med noen deler av huset som åpent bryterutstyr.

7, Fem forebyggende tiltak for høyspentkoblingsanlegg

1. Etter at vakuumbryterbilen inne i høyspentbryteranlegget er lukket i testposisjon, kan ikke bilstrømbryter gå inn i arbeidsstilling. (Forhindre lukking av lasten)

2. Når jordingsbryteren inne i høyspentbryteren er i lukket stilling, kan ikke bilbryteren lukkes. (Forhindre lukking med jordingsledning)

3. Når vakuumbryteren inne i høyspentbryteren er lukket, låses bakdøren til panelet og skapet med en mekanisk enhet på jordingskniven. (For å forhindre utilsiktet inntreden i strømførende rom)

4. Vakuumbryteren inne i høyspentbryteren er lukket under drift, og jordingsbryteren kan ikke settes i drift. (Forhindre opphenging av jordingsledninger)

5. Vakuumbryteren inne i høyspentbryteren kan ikke gå ut av arbeidsposisjonen til trallens strømbryter når den arbeider og lukker. (For å forhindre belastede knivbremser)









Q5: Er OEM/ODM tilgjengelig?

A: Ja, det er det! Våre produkter kan tilpasses. Vi har design- og ingeniørteam, vi kan tilpasse produkter i henhold til kundenes tegning eller krav.

Q6: Du er produsent eller handelsselskap?
A: Vi er fabrikk, som en 100 prosent profesjonell produsent med 20 års produsenterfaring, kan vi produsere produkter i henhold til kundenes krav, og vi kan også kontrollere kvaliteten på produktene 100 prosent.

Q7: Kan prisen forhandles?

A: Ja, prisen er omsettelig. Det kan endres i henhold til din mengde eller pakke

Q8: Hva med inspeksjon?

A: Vi har hele inspeksjonssystemet fra råmateriale til sluttprodukter, inkludert temperaturstigningstest, saltsprøytingstestledertypetest, mekanisk levetidstest.

Q9: Hva er betalingsbetingelser?

A: TT, Paypal, Western Union, Alibaba handelsforsikring og L/C er akseptabelt. 30 prosent T/T på forhånd, 70 prosent balanse før forsendelse.

Q10: Hva er tjenesten som tilbys av selskapet?

A: Vi har det profesjonelle ingeniørteamet som kan designe og utvikle formen for å komme frem til forskjellige kundekrav.

Vi har også salgsteamet til å tilby god service fra forhåndssalg til ettersalg.





Dette produktet er vanligvis tilpasset.
Vi er en produsent og har en profesjonell teknisk avdeling som kan designe og levere løsninger etter kundens behov.
Ta kontakt med vårt salgspersonell for å få designtegninger

Her er våre kundeeksempler for din referanse

etiopiske kunder

Datablad
1.1 710-512-01-MVS1 hovedstasjon
Innkommende koblingsutstyr A01 B01 2
Ingen komponenter Spesifikasjon Enhet Antall Maker
1 VCB
HVX12-50-31-F 275 mm
Høyde mindre enn eller lik 2000m
Åpningsspenning DC220V
Lukkespenning DC220V
Energilagringsspenning DC220V
Sett 1 Kina
2 VT JDZ-10 10KV/√3/0.1KV/√3 sett 3 Kina
3 CT
LZZBJ9-12 3000/1A 5P20 10VA
5P20 5VA 5Fs5 5VA
Sett 3 Kina
4 Høyspentsikring XRNP1-12 0.5A Pc 3 Kina
5 Lynavleder HY5WZ-17/50 Sett 3 Kina
6 Intelligent kontrollpanel WY-9008A Pc 1 Kina
7 Kortslutning og jordfeilindikator EKL-4-1 Pc 1 Kina
8 Multifunksjonelt elektrisk instrument PD666-3S3 380V 5A Pc 1 Kina
9 Primær harmonisk eliminator LXQ-12KV Pc 1 Fengyuan
10 ladet skjerm DXN-12Q Pc 1 Kina
11 Temperatur- og fuktighetskontroller WY-CS-III Pc 1 Kina
12 Koblingsstykke JY-2 Pc 3 Kina
13 Koblingsboks PJ1 Pc 1 Kina
14 Målebrakett Universal type Pc 1 Kina
15 Signallampe ND16-22D/4 AC380V rød Pc 1 CHNT
16 Signallampe ND16-22D/4 AC380V grønn Pc 1 CHNT
17 Signallampe ND16-
