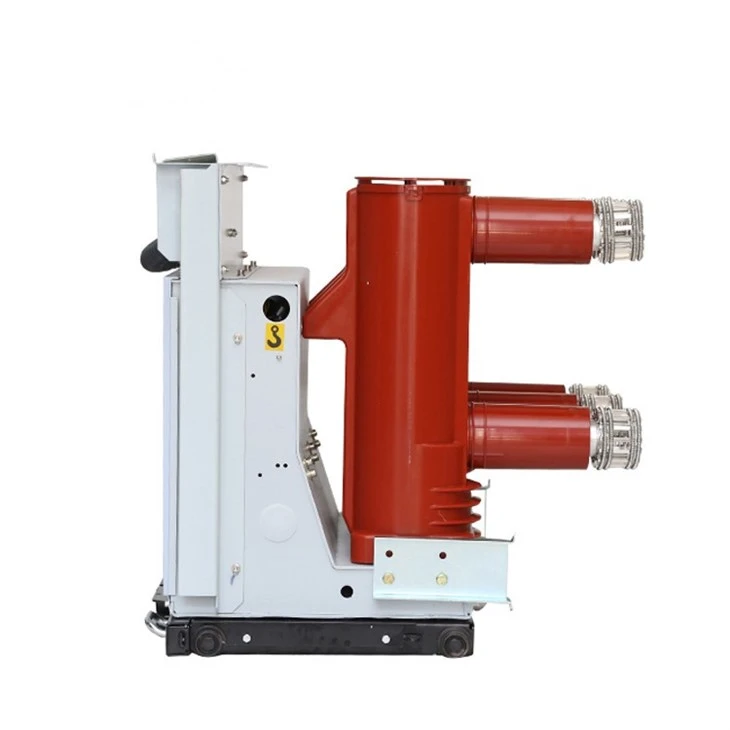

10kv 50ka VS1 Vakuumbryter

10kv 50ka VS1 vakuumbryter

Vakuumbryteren består hovedsakelig av tre deler: vakuumbueslukkekammer, betjeningsmekanisme, brakett og andre komponenter.

1. Vakuumbueslukkekammer

I henhold til de forskjellige typene brytere er det keramiske vakuumbueslukkekamre med utvendige skjermer, små vakuumbueslukkekamre med mellomliggende forseglede koppformede langsgående magnetfelt, og indre forseglede glassboblebueslukkekamre. Den grunnleggende strukturen er som følger:

1) Lufttett isolasjonsskall

Det lufttette isolasjonssystemet som består av en lufttett isolasjonssylinder av keramikk, glass eller mikrokrystallinsk glass, et bevegelig endedeksel, et fast endedeksel og et korrugert rør i rustfritt stål er en vakuumforseglet beholder. For å sikre lufttetthet, i tillegg til de strenge driftsprosedyrene i tetningstypen, kreves det også at selve materialet har liten pusteevne og intern gassutslipp.

2) Ledende system

Den er sammensatt av en fast ledende stang, en fast løpende lysbueoverflate, en fast kontakt, en bevegelig kontakt, en bevegelig lysbueoverflate og en bevegelig ledende stang. Kontaktstrukturen kan grovt deles inn i tre typer: sylindrisk kontakt, tverrgående magnetfeltkontaktspor buet overflate med spiralform, og langsgående magnetfeltkontakt. For tiden bruker denne typen lysbueslukkekammer langsgående magnetfeltteknologi, som har sterk og stabil lysbueslukkingsevne.

3) Skjermingssystem

Skjermingsdeksel er en uunnværlig komponent i vakuumbueslukkekammeret, og det finnes ulike typer skjermingsdeksel, som hovedskjermdekselet som omgir kontaktpunktet, korrugert rørskjermingsdeksel og spenningsutjevnende skjermingsdeksel. Funksjonen til hovedskjermdekselet er som følger: ① For å hindre at produkter spruter på innerveggen av isolasjonsskallet under lysbueprosessen, og derved reduserer isolasjonsstyrken til skallet. ② Forbedring av jevnheten i elektrisk feltfordeling i lysbueslukkekammeret er fordelaktig for å redusere lokal feltstyrke og fremme miniatyrisering av vakuumbueslukkekammeret. Kondensering av lysbueprodukter og absorbering av noe lysbueenergi er gunstig for gjenvinningen av den dielektriske styrken til lysbuen mellomrom.

2. Betjeningsmekanisme

I henhold til de forskjellige typene effektbrytere, brukes forskjellige driftsmekanismer. Vanlige driftsmekanismer inkluderer fjærdriftsmekanisme (VS1), permanentmagnetdriftsmekanisme og kombinasjonsdriftsmekanisme (VBD).

Andre deler: chassiskjøretøy, isolasjonsbraketter, isolatorer, etc.

Hva er egenskapene til vakuumbrytere

(1) Sterk brytekapasitet, opptil 50kA; Etter brudd kommer mediet mellom sprekkene raskt tilbake og det er ikke behov for å erstatte mediet.

(2) Kontaktåpningsavstanden er liten. Kontaktbryteavstanden til 10kV vakuumbryteren er bare ca. 10 mm. Den nødvendige driftskraften er liten, handlingen er rask, driftsmekanismen kan forenkles og levetiden kan forlenges. Vanligvis er vedlikehold ikke nødvendig på rundt 20 år.

(3) Kort lysbueslukkingstid, lav lysbuespenning, lav lysbueenergi, lavt kontakttap og flere avbrudd.

(4) Den mobile styrestangen har liten treghet og er egnet for hyppig bruk.

(5) Når du bruker bryteren, er handlingsstøyen lav, noe som gjør den egnet for bybruk.

(6) Lysbueslukkings- eller isolasjonsmedier bruker ikke olje, og det er ingen brann- eller eksplosjonsfare.

(7) Kontakthodet er en fullstendig forseglet struktur, som ikke vil redusere ytelsen på grunn av påvirkning av fuktighet, støv og skadelige gasser. Pålitelig drift og stabil av/på-ytelse. Som en uavhengig komponent er lysbueslukkekammeret enkelt å installere og feilsøke.

(8) I løpet av levetiden til vakuumbryteren krever ikke kontaktdelen vedlikehold og inspeksjon. Selv om vedlikehold og inspeksjon utføres, er tiden som kreves svært kort.

(9) Lysbuen slukkes i en lukket beholder, og lysbuen og den varme gassen blir ikke eksponert.

(10) Utstyrt med flere gjenlukkingsfunksjoner, egnet for bruksbehovene til distribusjonsnettverk

Det er et innendørs bryterutstyr med trefaset AC 50Hz merkespenning på 12KV strømsystem. Den brukes som beskyttelses- og kontrollenhet for kraftutstyr og industri- og gruvebedrifter. Gjelder steder som krever hyppig drift ved nominell driftsstrøm, eller flere ganger for å bryte kortslutningsstrømmen.

Strømbryteren vedtar en integrert utforming av betjeningsmekanismen og strømbryterkroppen, og kan brukes som en fast installasjonsenhet, eller kan utstyres med en spesiell fremdriftsmekanisme for å danne en håndtruckenhet.

Egenskaper: liten størrelse, lett vekt, egnet for hyppig bruk

Hovedstruktur: Vakuumbryter, elektromagnetisk eller fjærdriftsmekanisme, brakett og andre komponenter.

Miljøkrav

A. Høyden skal ikke overstige 1000m;

B. omgivelsestemperaturen, maksimal temperatur pluss 40 grader, maksimal temperatur på 15 grader (tillat kun - 30 graders lagring);

C. Miljøfuktighet: daglig gjennomsnittlig relativ luftfuktighet er 95 prosent, og månedlig gjennomsnittlig relativ luftfuktighet er mindre enn 90 prosent, daglig gjennomsnittlig mettet damptrykkstyrke var 2,2 * 10 ^ 3 mpa

Daglig gjennomsnittlig mettet damptrykksstyrke var 1,8 * 10 ^ 3 mpa

D. Ingen brann, ingen farlig bandasje, ingen alvorlig forurensning, ingen kjemisk Fuji og ingen voldsom risting.

Hvis det er spesielle bruksbetingelser, vennligst informer produsenten ved bestilling.

Betjeningsmekanismen vedtar fjærenergilagringstype, avansert og rimelig dempingsenhet, ingen rebound av åpning, reduserer støt og vibrasjon ved åpning.



PRODUKTFOTO

De viktigste tekniske parametrene:

NEI	Punkt	Enheter	tekniske parametere
1	Merkespenning	KV	12
2	Nominell kortvarig strømfrekvens tåler spenning		42/48(Interfase, jord/brudd)
3	Vurdert lynimpuls tåler spenning		42/48(Interfase, jord/brudd)
4	Nominell frekvens	Hz	50
5	Merkestrøm	A	630 1250	630 1250 1600 2000 2500 3150	630 1250 1600 2000 2500 3150
6	Nominell kortslutningsbrytestrøm	KA	20/25	31.5	40
7	Nominell korttidsmotstandsspenning		20/25	31.5	40
8	Nominell kortslutningsvarighet	S	4
9	Nominell topp tåle strøm	KA	50/63	80	100
10	Nominell kortslutningslukkestrøm		50/63	80	100
11	Sekundærkretsens strømfrekvens tåler spenning (1 min)		2000
12	Vurdert enkelt/rygg mot rygg kondensatorgruppe brytestrøm	A	630/400 (40kA:800/400)
13	Nominell kondensatorbank lukkestrøm		12,5 (frekvensen er ikke større enn)
14	Mekanisk liv	KA	20000
15	Nominelle strømbruddtider (elektrisk levetid)		20000
16	Nominelle kortslutningsstrømbruddtider	ganger	50(40KA mindre enn eller lik 30)
17	Dynamiske og statiske kontakter muliggjør kumulativ slitasjetykkelse	mm	3
18	Lagringstid for energi	s	Mindre enn eller lik 10
19	Kontaktåpningsavstand	mm	11±1
20	Overreise		3.5±0.5
21	Kontakt stenge sprett tid	ms	Mindre enn eller lik 2(40KA Mindre enn eller lik 3)
22	Tre-fase delt/lukket periode		Mindre enn eller lik 2
23	Gjennomsnittlig åpningshastighet (kontaktene er atskilt med -8 mm)	m/s	1.2±0.2
24	Hovedledningssløyfemotstand		0.6±0.2
25	Hovedledningssløyfemotstand	μΩ	Mindre enn eller lik 50(630A) Mindre enn eller lik 45(1250A) Mindre enn eller lik 40 (1600,2000A) Mindre enn eller lik 35 (2500A eller mer)
26	Vurdert operasjonssekvens		0-0.3s-Co-180s-Co

Dette produktet er vanligvis tilpasset.
Vi er en produsent og har en profesjonell teknisk avdeling som kan designe og levere løsninger etter kundens behov.
Ta kontakt med vårt salgspersonell for å få designtegninger
