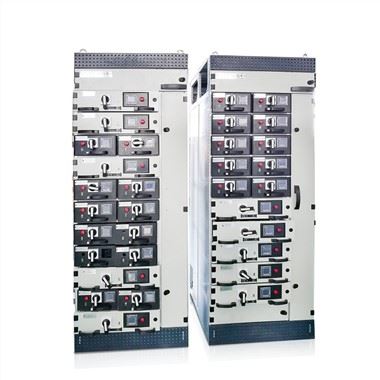

GCK 304V Lavspenningsfordelingsskap

GCK lavspenningsuttaksbryter er sammensatt av kraftdistribusjonssenter (PC) kabinett og motorkontrollsenter (MCC), som er egnet for kraftverk, transformatorstasjon, industri og gruvedrift Som en AC 50/60hz er den maksimale arbeidsspenningen 690V og maksimal arbeidsstrøm er 3150A. kraftbrukerne som bedrifter brukes som kraftdistribusjon og motorstyring produktet oppfyller iec439 standard og GB7251 lavspentskap, bryterutstyr og kontrollutstyr Nasjonal standard, med høy brytekapasitet, god dynamisk og termisk stabilitet, avansert struktur rimelig struktur, praktisk elektrisk opplegg, serier og universalitet. Alle typer enheter av rik og rik Inline, en skapkropp inneholder mer avkastning, sparer landareal, vakkert utseende, høy grønnbeskyttelse, sikker gardin, praktisk vedlikehold og andre fordeler

Sende bookingforespørsel

Beskrivelse

GCK 304V lavspenningsfordelingsskap

GCK-serien Lavspenningsbryterutstyr (heretter kort som bryterutstyr) er en komplett strømfordelingsenhet for 3,6~24kV,3-fase AC 50Hz, enbuss og enbuss seksjonsdelt system. Den brukes hovedsakelig til kraftoverføring av mellom/små generatorer i kraftverk; kraftmottak, overføring for transformatorstasjoner i kraftdistribusjon og kraftsystem til fabrikker, gruver og bedrifter, og start av stor høyspentmotor, etc., for å kontrollere, beskytte og overvåke systemet. Bryterutstyret oppfyller IEC298,GB3906-91. I tillegg til å brukes med VS1 vakuumbryter, kan det også brukes med 3AH5 fra Siemens domestic ZN65A, og VB2 fra GE, etc., det er virkelig en strømfordelingsenhet med god ytelse. For å imøtekomme kravet til veggmontering og frontvedlikehold er koblingsanlegget utstyrt med en spesiell strømtransformator, slik at operatøren kan vedlikeholde og inspisere den foran kuttet.

TREKK

Den grunnleggende skaprammen til denne produktserien er en kombinert monteringsstruktur. Alle konstruksjonsdeler av skaprammen kan kobles til hverandre gjennom skruer, og deretter kan et komplett koblingsskap settes sammen ved å legge til dører, bafler, skillevegger, skuffer, monteringsbraketter, samleskinner og elektriske komponenter etter behov. Skapet har følgende egenskaper:

1. Rammen er laget av spesielle former stål, bruk av tredimensjonal plateplassering, boltforbindelse uten sveisestruktur, for å unngå sveisedeformasjon og spenningsgenerering. forbedre installasjonsnøyaktigheten. rammen og nulldeler av installasjonshullet i henhold til modulen til E-25mm endring.

2 er den innvendige strukturen galvanisert, panelet, sideplaten og utsiden av hvert panel etter beising og fosfatering ved bruk av elektrostatisk epoksypulversprøyting.

3. I strømsenterets (PC) inntaksskap. toppen er det horisontale samleskinneområdet, og det nye kretsrommet er. under det horisontale samleskinneområdet. Strømbryteren kan utstyres med innenlandske cw.rmw-serier, eller forskjellige effektbrytere produsert av utenlandske elektriske selskaper, som Emax-seriens effektbrytere produsert av ABB-selskap og intelligente effektbrytere, etc.

Teknisk parameter

Nei.	Innhold		Enhet	Verdi
1	Nominell driftsspenning		V	380/690
2	Nominell isolasjonsspenning		V	660/1000
3	Nominell frekvens		Hz	50
4	Hovedbuss-bar	Merkestrøm	A	<3150
		Vurdert korttidsmotstandsstrøm(ls)	kA	<80
		Vurdert topp tåle strøm	kA	<143
5	Distribusjonsbuss	Merkestrøm	A	<1000
		Distribusjonsbuss(er) klassifisert som korttidsmotstandsstrøm(ls)	kA	<50
		Vurdert topp tåle strøm	kA	<105
6		Aux. krets Frekvens tåler spenning i Imin	kV	2
7		Nominell impulsmotstandsspenning	kV	8
8		Beskytt grad	IP	P54 til IP54
9		Elektrisk klarering	mm	>10
10		Krypeavstand	mm	>12.5
11		Overspenningsnivå	-	III/IV
12		Klasse av forurensning	-	3

VERKSTED

production line1

workshop

SERTIFIKAT

CQC

UTSTILLING

SELSKAPSOVERSIKT

FAQ

Q5 : Er OEM/ODM tilgjengelig?

A: Ja, det er det! Våre produkter kan tilpasses. Vi har design- og ingeniørteam, vi kan tilpasse produkter i henhold til kundenes tegning eller krav.

Q6 : Du er produsent eller handelsselskap?
A: Vi er fabrikk, som en 100 prosent profesjonell produsent med 20 års produsenterfaring, kan vi produsere produkter i henhold til kundenes krav, og vi kan også kontrollere kvaliteten på produktene 100 prosent.

Q7 : Kan prisen forhandles?

A: Ja, prisen kan diskuteres. Det kan endres i henhold til din mengde eller pakke

Q8 :Hva med inspeksjon?

A: Vi har hele inspeksjonssystemet fra råmateriale til sluttprodukter, inkludert temperaturstigningstest, saltsprøytingstestledertypetest, mekanisk levetidstest.

Q9 :Hva er betalingsbetingelser?

A: T.T, Paypal, Western Union, Alibaba handelsforsikringog L/C er akseptabel. 30 prosent T/T på forhånd,70 prosentsaldo før forsendelse.
