Gassisolert koblingsutstyr fordel
SF6 brukes som et gassformig dielektrikum i høyspente svovelheksafluorid-brytere, brytere og annet elektrisk utstyr i den elektriske industrien, og erstatter typisk oljenedsenkede effektbrytere (OCB) som kan inneholde skadelige polyklorerte bifenyler (PCB). SF6 trykkgass brukes som en isolator i gassisolerte brytere (GIS) fordi den har mye høyere dielektrisk styrke enn luft eller tørr nitrogen. På grunn av dens unike dielektriske egenskaper er kraftselskaper sterkt avhengige av SF6 i kraftsystemet for å oppnå elektrisk spenningsisolasjon , strømavbrudd og lysbueslukking i transmisjon og distribusjon. Når svovelheksafluorid (SF6) er forseglet inne i transmisjons- og distribusjonsutstyr (T&D), kan bryterutstyr, effektbrytere og skillebrytere oppnå isolasjon ved å slukke farlige lysbuer. Denne stabile og ikke-giftige gassen har utmerket dielektrisk styrke og er en nøkkelkomponent for kraftverkssikkerhet og effektivitet
Beskrivelse
Det fulle navnet på GIS er gassisolert metallkapslet bryterutstyr. Det er en høyspentdistribusjonsenhet som består av strømbrytere, samleskinner, skillebrytere, spenningstransformatorer, strømtransformatorer, lynavledere, foringer, jordingskniver og andre komponenter. GIS bruker svovelheksafluorid (SF6)-gass med utmerket isolasjons- og lysbueslukkingsytelse som isolasjons- og lysbueslukkemedium, og forsegler alle høyspente elektriske komponenter i en jordet metallsylinder.
Som et tradisjonelt åpen type distribusjonsutstyr AIS, er det i et modent utviklingsstadium i Kina og har viss produksjons- og driftserfaring. Den er avhengig av luft og isolatorer for å isolere de strømførende delene fra bakken og fra fase til fase. Samleskinnen er eksponert og er direkte i kontakt med luften. Strømbryteren kan være av typen keramisk søyle eller tank, med den keramiske hylsen som utstyrshus og utvendig isolasjon. Dens karakteristikk er at den utvendige isolasjonsavstanden er stor og gulvarealet er stort.
Forskjellen mellom AIS og GIS
en
Ulike strukturer
GIS er preget av en kombinasjon av faseseparasjon, trefase felles sylinder og komposittstrukturer i skallstrukturen. Utviklingen av GIS foringsrør fra faseseparasjon til trefase felles sylinder har ytterligere miniatyrisert GIS. For tiden har det internasjonale samfunnet oppnådd forenklingen av alle 300kV trefasesystemer og integrering av 550kV trefasesystemer.
Oppsettet av AIS-utstyr er oversiktlig, noe som bidrar til daglig vedlikehold og reparasjon av relevant personell. Den generelle strukturen er enkel, den strukturelle formen er klar, og de elektriske ledningene er klare, noe som bidrar til driften.
to
Ulike områder
GIS har fordelene med lite fotavtrykk, lite volum, lav vekt, og alle komponenter er forseglet uten miljøpåvirkning. Betjeningsmekanismen har ingen olje- eller gassdannelse, og har høy driftssikkerhet. GIS tar i bruk hele blokktransport, som er enkel å installere, kort i syklus og lav installasjonskostnad; Vedlikeholdsarbeidet er lite og tiden er kort. Bokstypen GIS bruker trefaset mekanisk kobling, med lav mekanisk feilrate.
AIS-utstyr dekker et stort område og har mange utsatte komponenter, som lett påvirkes av værfaktorer og ikke bidrar til sikker drift av utstyret.
tre
Overlegen bruddytelse
Strømbryteren tar i bruk et selvenergibueslukkekammer basert på det nye lysbueslukkingsprinsippet (en hybridstruktur av selvenergi termisk ekspansjon og ekstra trykkluftenhet), og utnytter energien til selve lysbuen fullt ut. Gassisolerte fullstendig lukkede elektriske komposittapparater, de elektriske apparatene inne i kabinettet inkluderer hovedsakelig effektbrytere, isolasjonsbrytere, jordingsbrytere, samleskinner, lynavledere og annet primærutstyr. Mange koblingsstasjoner i kraftverk og nettstasjoner er laget av GIS, som opptar et lite areal og er lett å vedlikeholde. Det er fortsatt forskjellig fra høyspentbryterutstyr.
fire
Lite tap og støy
Det induserte magnetfeltet på GIS-huset er veldig lite, så virvelstrømtapet er veldig lite, noe som reduserer tapet av elektrisk energi. Bruk av fjærmekanisme gir lav driftsstøy. Ulemper: GIS har ulempene med høy pris, upraktisk installasjon og testing, dårlig fleksibilitet og upraktisk vedlikehold og utvidelse.
AIS er relativt billig, enkelt å installere og teste, har god fleksibilitet, og er mer praktisk for vedlikehold og utvidelse.
fem
hensikt
GIS yter bedre enn AIS, men på grunn av forskjeller i kostnads- og styringsevner vil AIS ikke gå helt ut på en lengre periode. Bruk intelligente overvåkings- og diagnoseverktøy for å forlenge vedlikeholdssyklusene og unngå unødvendig arbeid.

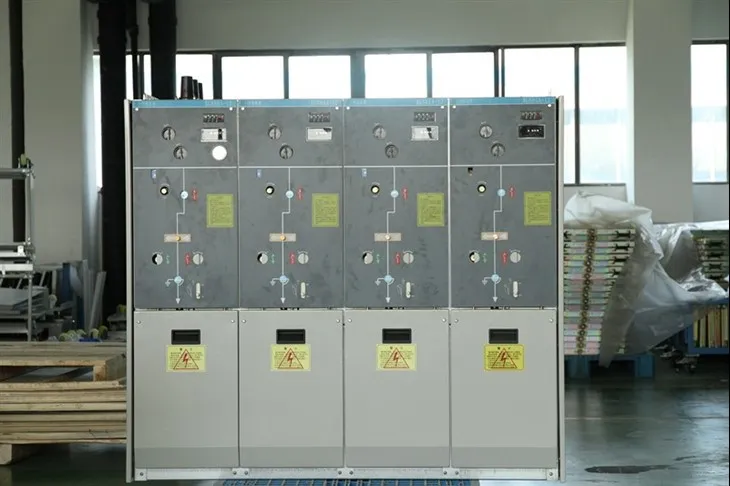

FOTO
Dette produktet er vanligvis tilpasset.
Vi er en produsent og har en profesjonell teknisk avdeling som kan designe og levere løsninger etter kundens behov.
Ta kontakt med vårt salgspersonell for å få designtegninger
Her er våre kundeeksempler for din referanse
