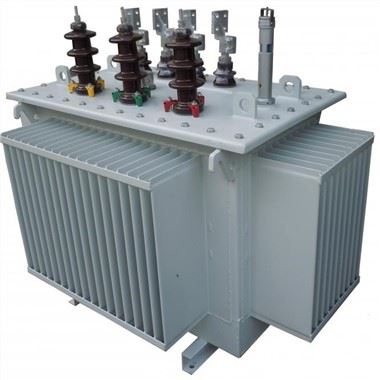

H59 3 Phase Step Up Power Transformers 415v/11kv

H59 3 faseopptrappende krafttransformatorer 415v/11kv

Transformatorer for oljedistribusjon er et av de viktige utstyrene i strømforsynings- og distribusjonssystemene til industri- og gruvebedrifter og sivile bygninger. De reduserer nettverksspenningen på 10 (6) kV eller 35kV til 230/400V bussspenningen som brukes av brukere. Dette produktet er egnet for AC 50 (60) Hz, trefase maksimalt navneskilt kapasitet 2500kVA (enfase maksimum navneskilt kapasitet 833kVA, enfase transformator anbefales generelt ikke), og kan brukes innendørs (utendørs). Når kapasiteten er 315kVA eller mindre, kan den monteres på stolpen. Omgivelsestemperaturen er ikke høyere enn 40 grader, ikke lavere enn -25 grader, den maksimale daglige gjennomsnittstemperaturen er 30 grader, den maksimale årlige gjennomsnittstemperaturen er 20 grader, og den relative luftfuktigheten er ikke mer enn 90 % (omgivelsestemperaturen temperatur er 25 grader), Høyden skal ikke overstige 1000m. Hvis den ikke er i samsvar med bruksvilkårene ovenfor, bør passende kvotejusteringer gjøres i samsvar med de relevante bestemmelsene i GB6450-86.

utviklingshistorie

Transformatorolje er en petroleumsbasert væske som har potensial for forbrenning og har miljømessige ulemper. Men på grunn av den utmerkede ytelsen og lave prisen på transformatorolje, bruker de aller fleste krafttransformatorer fortsatt transformatorolje som isolasjon og kjølemedium.

På slutten av 1800-tallet begynte transformatorer å bruke transformatorolje som isolasjon og kjølemedium, noe som førte til fremveksten av oljenedsenkede transformatorer. I tillegg til rikelig naturlig lagring og lave priser, har transformatorolje blitt mye brukt på grunn av dens følgende egenskaper.

1) Når det brukes sammen med fibermaterialer, er isolasjonsytelsen god, noe som kan redusere isolasjonsavstanden og redusere kostnadene.

2) Transformatorolje har lav viskositet og god varmeoverføringsytelse.

3) Det kan effektivt beskytte jernkjernen og viklingen mot påvirkning av fuktighet i luften.

4) Beskytt isolasjonspapir og papp mot påvirkning av oksygen, reduser aldring av isolasjonsmaterialer og forleng levetiden til transformatorer.

Bortsett fra enkelte små og mellomstore transformatorer og gasstransformatorer for spesielle formål, bruker de aller fleste store og mellomstore transformatorer fortsatt transformatorolje som kjøle- og isolasjonsmedium.

Isolasjonen til transformatorer impregnert med transformatorolje har en varmebestandighetsgrad på A og en langtidsdriftstemperatur på 105 grader.

klassifisering

Fasedifferensiering

Den kan deles inn i trefasetransformatorer og enfasetransformatorer. I trefasede kraftsystemer brukes vanligvis trefasetransformatorer. Når kapasiteten er for stor og begrenset av transportforhold, kan tre enfasede transformatorer også brukes i trefasede kraftsystemer for å danne transformatorgrupper.

Viklingsdifferensiering

Den kan deles inn i dobbeltviklingstransformatorer og trippelviklingstransformatorer. Vanligvis er transformatorer dobbeltviklingstransformatorer, som har to viklinger på jernkjernen, den ene er den opprinnelige viklingen og den andre er den sekundære viklingen. En treviklingstransformator er en transformator med større kapasitet (over 5600 kVA) som brukes til å koble sammen tre forskjellige spenningsoverføringslinjer. I spesielle tilfeller finnes det også Satons transformatorer som bruker flere viklinger.

Strukturell klassifisering

Den kan deles inn i transformatorer av kjernetype og transformatorer av skalltype. Hvis viklingen er viklet rundt jernkjernen, er det en jernkjernetransformator; Hvis jernkjernen er viklet rundt periferien av viklingen, er det en jernskalltransformator. De to er bare litt forskjellige i struktur og har ingen vesentlig forskjell i prinsippet. Krafttransformatorer er alle av jernkjerne.

Transformatoren består hovedsakelig av en jernkjerne, vikling, oljetank, konservator, isolasjonshylse, trinnkobler og gassrelé.

1. Jernkjerne

Jernkjernen er den magnetiske kretsdelen av en transformator. Under drift genereres hysteresestap og virvelstrømstap for å generere varme. For å redusere varmetapet og redusere volum og vekt, er jernkjernen sammensatt av kaldvalsede kornorienterte silisiumstålplater med en høy magnetisk konduktivitetskoeffisient på mindre enn 0.35 mm. I henhold til arrangementet av viklingen i jernkjernen er det to typer: kjernetype og skalltype.

I transformatorer med stor kapasitet, for å sikre at varmen som genereres ved tap av jernkjernen kan bli fullstendig ført bort av den isolerende oljen under sirkulasjon, for å oppnå god kjøleeffekt, er det ofte installert kjøleoljekanaler i jernkjernen .

2. Vikling

Viklingen og jernkjernen er begge kjernekomponenter i transformatoren. På grunn av motstanden til selve viklingen eller kontaktmotstanden ved skjøtene, er det kjent fra Joules lov at det genereres varme. Derfor kan viklingen ikke passere en strøm høyere enn nominell strøm i lang tid. I tillegg, ved passering av kortslutningsstrøm, vil en betydelig elektromagnetisk kraft genereres på viklingen og skade transformatoren. Det er to grunnleggende typer viklinger: konsentriske og overlappende.

Hovedfeilene til transformatorviklinger er kortslutninger og kortslutninger til foringsrøret. Interturn kortslutninger er hovedsakelig forårsaket av isolasjon aldring, eller mekanisk skade på isolasjonen under transformator overbelastning og gjennom kortslutninger. Når oljenivået inne i transformatoren synker, noe som får viklingen til å eksponere oljenivået, kan det også oppstå kortslutninger mellom svingene; I tillegg, når det er en gjennomgående kortslutning, på grunn av effekten av overstrøm, deformeres viklingen, noe som forårsaker mekanisk skade på isolasjonen og forårsaker også kortslutninger mellom svingene. Når det er en kortslutning mellom svingene, kan strømmen inne i kortslutningsviklingen overskride merkeverdien, men hele viklingsstrømmen kan ikke overstige merkeverdien. I dette tilfellet vil gassbeskyttelsen virke, og i alvorlige tilfeller vil også differensialbeskyttelsen virke. Årsaken til kortslutning til foringsrøret skyldes også aldring av isolasjonen, oljefuktighet, oljenivåfall eller lyn og overspenning under drift. I tillegg, når en gjennomgående kortslutning oppstår, kan deformasjonen av viklingen på grunn av overstrøm også forårsake kortslutning til foringsrøret. Når det er en kortslutning til foringsrøret, er det vanligvis virkningen av gassbeskyttelsesanordningen og jordingsbeskyttelsen.

3. Drivstofftank

Kroppen (vikling og jernkjerne) til en oljenedsenket transformator er installert i en tank fylt med transformatorolje, som er sveiset med stålplater. Oljetanken til mellomstore og små transformatorer består av et boksskall og et boksdeksel. Transformatorhuset er plassert inne i boksskallet, og boksdekselet kan åpnes for å løfte ut kroppen for vedlikehold.

Isolasjonskjølingsklassifisering

Den kan deles inn i oljenedsenkede transformatorer og transformatorer av tørr type. For å forbedre isolasjons- og kjøleforholdene, er jernkjernen og viklingen til transformatoren nedsenket sammen i oljetanken fylt med transformatorolje. I spesielle situasjoner, som gatelykter og gruvebelysning, brukes også tørre transformatorer.

Olje nedsenket type

1. Ikke-lukkede oljenedsenkede transformatorer: hovedsakelig inkludert S8, S9, S10 og andre serieprodukter, mye brukt i industri- og gruvebedrifter, landbruk og sivile bygninger.

2. Lukkete oljenedsenkede transformatorer: hovedsakelig inkludert S9, S9-M, S10-M og andre serier av produkter, vanligvis brukt på steder med høy oljeforurensning og kjemiske stoffer i petroleums- og kjemisk industri.

3. Forseglede oljenedsenkede transformatorer: hovedsakelig tilgjengelig i BS9, S9-, S10-, S11-MR, SH, SH12-M og andre produktserier, kan brukes til kraftdistribusjon på forskjellige steder som industri- og gruvebedrifter, landbruk og sivile bygninger.

I tillegg finnes det ulike spesialtransformatorer for spesifikke formål. For eksempel høyspenningstransformatorer for testing, transformatorer for elektriske ovner, transformatorer for sveising og transformatorer for tyristorkretser, Spenningstransformatorer og strømtransformatorer for måleinstrumenter.

Ytelsesegenskaper

en. Lavspenningsviklingen til oljenedsenkede transformatorer har generelt en sylindrisk struktur med kobberfolievikling, bortsett fra kobbertråder med liten kapasitet; Høyspentviklingen vedtar en sylindrisk flerlagsstruktur, som sikrer en balansert fordeling av ampereomdreininger, lav magnetisk lekkasje, høy mekanisk styrke og sterk kortslutningsmotstand.

b. Jernkjernen og viklingen vedtar festetiltak, og festedelene som høyden og lavspenningsledningene til enheten er utstyrt med selvlåsende anti-løsende muttere. De har en ikke-hengende kjernestruktur og tåler transportstøt.

c. Spolen og jernkjernen vakuumtørkes, og transformatoroljen filtreres og injiseres ved hjelp av en vakuumprosess for å minimere fuktighet inne i transformatoren.

d. Oljetanken bruker korrugerte plater, som har pustefunksjon for å kompensere for volumendringen av olje forårsaket av temperaturendringer. Derfor har ikke dette produktet en oljelagringstank, noe som åpenbart reduserer høyden på transformatoren.

e. På grunn av utskifting av oljelagringstanken med korrugerte plater, er transformatoroljen isolert fra utsiden, og forhindrer effektivt inntrengning av oksygen og vann, noe som kan føre til en reduksjon i isolasjonsytelsen.

f. Basert på de ovennevnte fem ytelsespunktene, sikrer den at den oljenedsenkede transformatoren ikke krever oljeskifting under normal drift, noe som reduserer vedlikeholdskostnadene til transformatoren og forlenger levetiden.

Viktige valgpunkter

Last naturen

1) Når det er et stort antall primære eller sekundære laster, er det tilrådelig å installere to eller flere transformatorer. Når en av transformatorene er frakoblet, kan kapasiteten til de resterende transformatorene møte strømforbruket til primær- og sekundærlaster. 1, Den sekundære belastningen bør konsentreres så mye som mulig og bør ikke være for spredt.

2) Når den sesongmessige lastekapasiteten er stor, bør spesielle transformatorer installeres. For eksempel belastningen av klimaanlegg og frysere i store sivile bygninger, og belastningen av oppvarming av elektrisk oppvarming.

3) Når den konsentrerte belastningen er stor, bør spesielle transformatorer installeres. Slik som stort varmeutstyr, store røntgenmaskiner, lysbueovner m.m.

4) Når belysningsbelastningen er stor eller bruk av en delt transformator for strøm og belysning alvorlig påvirker belysningskvaliteten og pærens levetid, kan en dedikert belysningstransformator installeres. Generelt deler strøm og belysning en transformator.

Bruksmiljø

Under normale middels forhold kan oljenedsenkede transformatorer eller tørrtransformatorer velges, for eksempel uavhengig eller tilkoblet elektrisk transformatorstasjon for industri- og gruvebedrifter, landbruk og uavhengig elektrisk transformatorstasjon for boligområder. Transformatorene som er tilgjengelige for valg inkluderer S8, S9, S10, SC (B) 9, SC (B) 10, etc.

Temperaturmiljø

① Oppretthold langsiktig stabilitet ved en temperatur på 220 grader

② Kan tåle kortvarig drift ved en temperatur på 350 grader

③ Oppretthold stabil ytelse over et bredt område av temperatur og fuktighet

④ Ved en temperatur på 250 grader vil den ikke smelte, flyte eller støtte forbrenning

⑤ Ingen giftige eller etsende gasser frigjøres ved en temperatur på 750 grader

Installasjonskrav

1. Transformatorfundamentsporet skal være horisontalt, og oljekonservatoren skal ha en helning på 1-1,5 %.

2. Transformatorer bør forsterkes.

3. De primære og sekundære ledningene til transformatoren skal ikke forårsake belastning på bøssingen.

Transformatorskallet er godt koblet til nøytralpunktet og jordingsenheten for å danne en treenighet 800KVA (installer gassrelé).

karakteristisk

fordel

1. Transformatorolje har god isolasjon og varmeledningsevne, mens transformatorolje er billig.

2. Det kan løse problemet med høy kapasitet varmespredning og høyspenningsisolasjon i transformatorer.

ulempe

1. Transformatorolje har brennbarhet og kan brenne og eksplodere når den møter flammer

2. Transformatorolje er skadelig for menneskers helse

3. Transformatorolje må inspiseres regelmessig

4. Tetningsytelsen til oljenedsenkede transformatorer er dårlig og bør eldes, noe som resulterer i alvorlig oljelekkasje på driftsstedet, noe som påvirker sikker drift av utstyret og også påvirker miljøet

5. Isolasjonsnivået til oljesenkede transformatorer er lavt, og de er designet og produsert i henhold til klasse A-isolasjon

Teknisk parameter

Traduction pour : Transfo H61 20KV 160kVA B2

H61 Transformator 15(20)kV 160kVA B2

Trefase MV / LV distribusjonstransformator med MV- og LV-viklinger i viklet kobbereffekt P=160KVA
– Samsvar: NFC 52 100 - 52 112 og 52 113-standard eller tilsvarende innhold
- Naturlig kjøling: ONAN
- MV spenningsjustering: ved å slå av +/- 5% i fem (5) posisjoner
- Type: på stolpe H61
- Nominell effekt: 160KVA
- Primær merkespenning: 20,000V ± 5 %
- Sekundærspenning: 410V avlast mellom fasene / 240V mellom fase og nøytral
- Frekvens: 50Hz
- Kortslutningsspenning: 4 %
- Tap uten belastning mindre enn eller lik 300W
- Lasttap mindre enn eller lik 2000W
- Kobling: Dyn11 med utgangsnøytral
- MV- og LV-kryss: i porselen



















Q5: Er OEM/ODM tilgjengelig?

A: Ja, det er det! Våre produkter kan tilpasses. Vi har design- og ingeniørteam, vi kan tilpasse produkter i henhold til kundenes tegning eller krav.



Q6: Du er produsent eller handelsselskap?
A: Vi er fabrikk, som en 100% profesjonell produsent med 20 års produsenterfaring, kan vi produsere produkter i henhold til kundenes krav, og vi kan også kontrollere kvaliteten på produktene 100%.



Q7: Kan prisen forhandles?

A: Ja, prisen er omsettelig. Det kan endres i henhold til din mengde eller pakke



Q8: Hva med inspeksjon?

A: Vi har hele inspeksjonssystemet fra råmateriale til sluttprodukter, inkludert temperaturstigningstest, saltsprøytingstestledertypetest, mekanisk levetidstest.



Q9: Hva er betalingsbetingelser?

A: TT, Paypal, Western Union, Alibaba handelsforsikring og L/C er akseptabelt. 30% T/T på forhånd, 70% balanse før forsendelse.



Q10: Hva er tjenesten som tilbys av selskapet?

A: Vi har det profesjonelle ingeniørteamet som kan designe og utvikle formen for å komme frem til forskjellige kundekrav.

Vi har også salgsteamet til å tilby god service fra forhåndssalg til ettersalg.







Dette produktet er vanligvis tilpasset.
Vi er en produsent og har en profesjonell teknisk avdeling som kan designe og levere løsninger etter kundens behov.
Vennligst klikk på knappen nedenfor for å sende oss informasjonen, og vårt salgspersonell vil kontakte deg for å gi deg designtegningene



Her er våre kundeeksempler for din referanse

KUNDER i USA

Datablad N grad 1-A: Transformator H61 20kV/400V på 100kVA

DESIGNASJONER	ENHETER	SPESIFIKKE DATA	KANDIDATDATA
Maker		Skal angis
Referansestandard		IEC 60076
Type		Fase
moms		Hermetisk
Henrettelse		Tropicalized
Dielektrisk		PCB-fri olje
Installasjon		På stang
Driftsomgivelsestemperatur	grad	45
Nominell frekvens	Hz	50
Nominell effekt	Kva	100
Nominell primærspenning	Kv	20
Isolasjonsnivå tillagt grunnskolen	Kv	24
Antall trinn i grunnskolen		03
Sekundær spenning	V	400/230
Spenningsjusteringsområde på M-siden når den ikke er lastet	%	±2.5
Kobling		DYn11
Kortslutningsspenning	%	4 – 4.5
Nøytral størrelse for én last	%	100
Maksimalt vakuumtap	W	230 - 460
Tap på grunn av Maxi belastning	W	1450 - 2350
Maksimal steady-state oljetemperatur	grad	55
Maksimal temperatur på viklingene i stabil tilstand	grad	60
Viklet materiale		Elektrolytisk kobber
Maksimalt støynivå	Db	52
50Hz industriell frekvenshold, 1 min	Kv	50 – 70
Sjokkbølgemotstand (1,2/50 mikros)	Kv	125 - 170
Avkjøling		PÅ EN
Navneskilt		01
Jordforbindelse		01
Mål Høyde/bredde/dybde	mm x mm x mm	1200 X 1270 X 820
Total masse av transformator inkludert olje	Kg	700
Oljemasse	Kg	160
MALING
		Tropicalized og anti-rust
	Antall	Lag
		Binder
		Farge
		Planer og tekniske diagrammer skal leveres.
