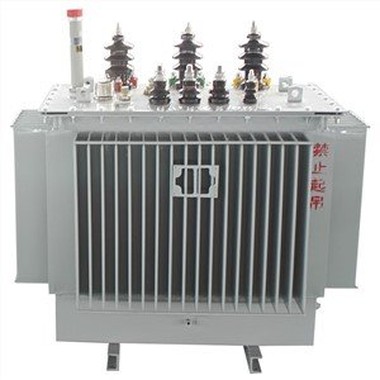

35/0.4KV H59 oljeputemontert transformator

Jernkjernen i H59-serien med lavt taps energisparende transformator produsert av selskapet vårt tar i bruk laminert struktur. Dette produktet er basert på å fullt ut absorbere den avanserte teknologien og prosessen til innenlandsk oljenedsenket transformator, kombinert med det tekniske nivået til selskapet vårt, noe som setter påliteligheten til produktet i første omgang, samtidig, ubelastet tap og ingen -belastningsstrømmen til produktet er sterkt redusert.

Sende bookingforespørsel

Beskrivelse

Difordelingstransformatorer oljenedsenket med effekt fra 25 til 2500 kVA og spenning 6-36/0,4 (0,23)kV. I 50/60 Hz kraftoverføring og distribusjonssystem for strømforsyning og belysning i industri- og landbruksområdet. Distribusjonstransformatorer produseres winominell Spenning i primærvikling 6 opp til 36 kV. Nominell spenning i sekundærviklingen er 0,4 eller 0,23 kV. Skjema og forbindelsesgruppe av viklinger U/Un-0 eller D/Un-11 osv. . På kundens etterspørsel er det mulig å lage transformatorer med forskjellig tilkobling av spenningen og andre konstruksjonsløsninger. Regulering av VoLengen er laget som et resultat av å flytte bryteren, ved at transformatoren løsnes fram nettet både høy (HV) og lav (LV) spenning.

Spenningen blir regulert på siden av HV for ±2x2,5 prosent verdi fra nominell verdi. Utvendige introduksjoner HV og LV er avtakbare og forbipasserende er laget av kinaisolatorer. Ved stor strøm 1000 A og mer på den harde kjernestrømmen er kontaktklemmer skrudd skikkelig med spatelen som forbinder skinnen eller kabelfestet sikrer. Utvidbarheten til olje sikrer passende arbeid av transformatoren ved forskjellige værforhold og svingninger i temperaturen. Avfukteren er installert for å gi tørr luft i transformatoren.

For å måle temperaturen på de øvre lag med olje på foringsrøret er det installert et termometer. Transformatorer med effekt fra 400 til 2500 kVA er opptatt med brønner som skal installeres i basen.

Funksjoner

1. Spolen har en struktur med lav aksial kortslutningskraft. Når transformatoren er kortsluttet, kan den i stor grad redusere den aksiale kortslutningskraften og i stor grad forbedre evnen til å motstå kortslutning. 2. Alle boltene og mutrene på dekseloverflaten er laget av 304 rustfritt stål, som forbedrer transformatorens rustforebyggende evne. 3. Hver tetningsgummiring vedtar det beste gummimaterialet i Kina, noe som i stor grad forlenger levetiden til tetningsgummiringen. 4. Transformatorkroppen vedtar en støttestruktur med høy pålitelighet for å sikre pålitelig kompresjon av de øvre og nedre delene av spolen. Hele kroppsstrukturen forbedrer evnen til å motstå kortslutning. 5. Dette reduserer ikke bare tomgangstapet til transformatoren, men sikrer også at kjernefluksen ikke blir mettet når transformatoren er i spenning, slik at transformatorens tredje harmoniske blir liten.

Spesifikasjon

Antall fase	Trefase
Vikle type	To svingete
Nominell kapasitet	2000kVA
Høyspenning	10/11kV
Lav spenning	0.4kV
Tapping Range	±2x2,5 prosent
Impedansspenning	5 prosent
Lasttap	18,3 kW
Tap uten belastning	1,94 kW
Ikke-last strøm	0,4 prosent
Frekvens	50/60 Hz
Tilkoblingsgruppe	Yyn0/Dyn11
Kjølemetode	PÅ EN
Spolemateriale	Aluminium/Kobber
Størrelse	2030x1340x2000mm
Vekt	4500 kg

FORDEL

1. Spart energi:

Sammenlignet med gammel type S7, reduseres tomgangstapet med 10,25 prosent i gjennomsnitt og belastningsstrømmen reduseres med 37,9 prosent, noe som betyr at driftskostnadene på 18,39 prosent reduseres.
2. Langsiktig pålitelig levetid:
Helt lukket transformatortank og felg skal boltes sammen eller sveises godt. Isolasjon mellom olje og luft holder isolasjonen unna fuktighet, noe som reduserer aldring av isolasjonen og forbedrer levetiden.
3. Fri for avtanking:
Fri fra avtanking før operasjon, så kostnadene er spart.
4. Fri for vedlikehold
5. Lite støy:
Påvirket struktur i design, nytt materiale og ny teknologi tatt i bruk og lite støy.
6. Liten størrelse og kunstnerisk utseende:
På grunn av den korrugerte platen som brukes til stråling, endres oljevolumet ved justering og kompensering gjennom utvidelse og krymping av korrugert plate når temperaturen på oljen endres. Korrugert tank er liten størrelse og ser godt ut.

Tekniske data for distribusjonstransformator i H59-serien:

Nominell kapasitet (KVA)	Nominell spenning (KV)	Vektorgruppe	Impedans (prosent)	Tap uten last/ Lasttap (KW)	Strøm uten belastning ( prosent )
10	(HV) 11 10.5 10 6.3 6 (LV) 0.4 0.69	Yyn0, Dyn11	4	0.065/0.4	3.5
20				0.08/0.52	3.0
30				0.1/0.63(0.6)	2.3
50				0.13/0.91(0.87)	2.0
63				0.15/1.09(1.04)	1.9
80				0.18/1.31(1.25)	1.9
100				0.2/1.58(1.5)	1.8
125				0.24/1.89(1.8)	1.7
160				0.28/2.31(2.2)	1.6
200				0.34/2.73(2.6)	1.5
250				0.4/3.2(3.05)	1.4
315				0.48/3.83(3.65)	1.4
400				0.57/4.52(4.3)	1.3
500				0.68/5.41(5.15)	1.2
630			4.5	0.81/6.2	1.1
800				0.96/7.5	1.0
1000				1.15/10.3	1.0
1250				1.36/12.0	0.9
1600				1.64/14.5	0.8
2000				1.96/19.8	0.8
2500				2.31/23.0	0.7

Merk: Høytrykkskranområde: ± 5 prosent eller ± 2 × 2,5 prosent ; Frekvens: 50HZ

H59 OIL TRANSFORMER

oil immersed transformer (4)

oil immersed transformer (5)

oil immersed transformer (8)

oil immersed transformer

oil immersed

SERTIFIKAT

CQC

VERKSTED

UTSTILLING

SELSKAPSOVERSIKT

FAQ

Q5 : Er OEM/ODM tilgjengelig?

A: Ja, det er det! Våre produkter kan tilpasses. Vi har design- og ingeniørteam, vi kan tilpasse produkter i henhold til kundenes tegning eller krav.

Q6 : Du er produsent eller handelsselskap?
A: Vi er fabrikk, som en 100 prosent profesjonell produsent med 20 års produsenterfaring, kan vi produsere produkter i henhold til kundenes krav, og vi kan også kontrollere kvaliteten på produktene 100 prosent.

Q7 : Kan prisen forhandles?

A: Ja, prisen kan diskuteres. Det kan endres i henhold til din mengde eller pakke

Q8 :Hva med inspeksjon?

A: Vi har hele inspeksjonssystemet fra råmateriale til sluttprodukter, inkludert temperaturstigningstest, saltsprøytingstestledertypetest, mekanisk levetidstest.

Q9 :Hva er betalingsbetingelser?

A: T.T, Paypal, Western Union, Alibaba handelsforsikringog L/C er akseptabel. 30 prosent T/T på forhånd,70 prosentsaldo før forsendelse.
