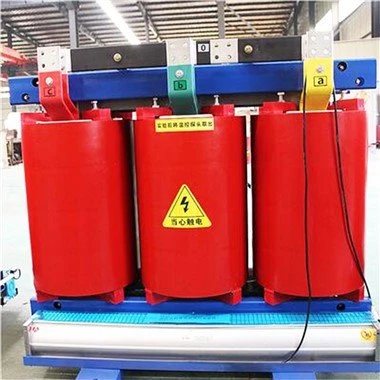

Tørr SCBH15 kraftfordelingstransformator

Tørr SCBH15 kraftfordelingstransformator

Strukturelle egenskaper: Støpt foliespole: Ved å ta i bruk hele seksjonen av kobberfolie, sammen med F-klassen svingisolasjon, vikles lavspenningsviklingen av den spesielle lavspentfolieviklingsmaskinen. Foliespolen løser slike forståelsesproblemer som stor kortslutningsspenning, ujevn ampereomdreining, dårlig varmeavledning, eksisterende viklingsspiralvinkel samt ustabil manuell sveisekvalitet på grunn av lavspenning og høystrømspoleviklingsprodukter. Samtidig er viklingsenden i vårt firma behandlet med harpiksinnstøping, størkning for å lage form, fuktsikker og bunnhindrende, blykobberplatongen sveises automatisk ved argonbuesveising.

Sende bookingforespørsel

Beskrivelse

dry type transformer (2)

dry type transformer (3)

dry type transformer

(2)

(3)

Funksjonsegenskaper:

1.Flammehemmende, ikke-forurensning, den kan installeres direkte i lastesenteret.
2.Vedlikeholdsfri, enkel å installere, lave driftskostnader.
3.Kapslingen kan være av God fuktmotstand, transformator kan settes i drift uten fortørking under 100 prosent fuktighet i normal drift.
4.Lavt tap, lett vekt og lite volum, lav støy, god spredning av varme, det kan være 150 prosent nominell lastdrift under tvungen luftkjøling.
5.Utstyrt med et komplett temperaturbeskyttelseskontrollsystem for å gi pålitelig beskyttelse for sikker drift av
transformatorer.
6.Høy pålitelighet. Resultatene av sjekking av produktene som er satt i drift viser at pålitelighetsindeksen har nådd det internasjonale avanserte nivået.

Arbeidsforhold:

Nei.	Forhold		Enheter	Parameterverdier
1	Merkespenning		kV	10
2	Høyeste driftsspenning		kV	12
3	System nøytralpunkt jordingsmodus			Avdekket
4	Nominell frekvens		Hz	50
5	Forurensningsgrad			d(Ⅲ)
6	Systemkortslutningsstrømnivå (høyspentside)		kA	20
7	Omgivelsestemperatur	Maksimal daglig temperatur	grad	40
		Minimum daglig temperatur	grad	-25
		Maksimal daglig temperaturforskjell	K	25
		Gjennomsnittlig temperatur for den varmeste måneden	grad	30
		Maksimal årlig gjennomsnittstemperatur	grad	20
8	Luftfuktighet	Gjennomsnittlig daglig relativ fuktighet	prosent	Mindre enn eller lik 95
8	Luftfuktighet	Gjennomsnittlig månedlig relativ luftfuktighet	prosent	Mindre enn eller lik 90
9	Høyde		m	Mindre enn eller lik 1000
10	Solstrålingsintensitet		B/cm2	0.1
11	Maksimal isingstykkelse		mm	20
12	Maksimal gjennomsnittlig vindhastighet: holdes under gode forhold i 10 minutter på 10 m fra bakkenivå		m/s	35
13	Jordskjelvmotstand	Horisontal bakkeakselerasjon	m/s2	2
13	Jordskjelvmotstand	Sikkerhetskoeffisient på 3 siden resonanssykluser		Større enn eller lik 1,67
14	Installasjonssted			Innendørs
Merknad 1: Verdier om temperaturer i tabellen må justeres tilsvarende hvis den laveste omgivelsestemperaturen er over -25 grader . Merknad 2: Forurensningsgradsdiagram skal oppgis dersom forurensningsgraden er grad IV.
