Fem hovedfaktorer som påvirker planleggingen og utformingen av høy- og lavspentkoblingsskap i produksjonen av prefabrikkerte transformatorstasjoner

Fem hovedfaktorer som påvirker planlegging og utforming av høy- og lavspenningskoblingsskap i produksjonen av prefabrikkerte transformatorstasjoner

først er isolasjonsfaktoren

De interne fasilitetene til høy- og lavspenningsbryteranlegget inkluderer strøm- og spenningstransformatorer, jordingsbrytere, isolasjonsbrytere, lastbrytere, høyspenningsbrytere, høyspenningssikringer, lavspentkontaktorer, høyspente strømførende skjermer, isolasjonskomponenter, høyspente reaktorer, høyspent enfase parallelle kondensatorer og annet utstyr. De interne elektriske apparatene til utstyret er relativt komplekse, og den generelle strukturen er relativt kompakt. Det må imidlertid reserveres en viss avstand mellom bryterne for å sikre at det ikke er kortslutning eller elektromagnetisk påvirkning mellom linjene, for å sikre sikkerheten og stabiliteten til de interne kretsene til hele bryteranlegget. Bare å bruke luft som isolasjonsmedium er ikke mulig. En ikke-metallisk isolasjonsplate bør settes inn mellom hvert koblingsutstyr og et lag med isolasjonsmateriale bør festes til overføringsleddene til hvert koblingsanlegg for å sikre stabil drift av utstyret i større grad.

Den andre faktoren er temperaturøkning

Det innvendige utstyret til den overskuddsprefabrikerte hytta må holde en konstant temperatur, og høy- og lavspenningskoblingsutstyret er intet unntak. Det er høyspentsikringer og effektbrytere inne i bryteranlegget. Disse to typene koblingsutstyr genererer en stor mengde varme når de passerer gjennom sterke strømmer, noe som forårsaker en plutselig økning i temperaturen inne i koblingsanlegget. Når temperaturen når sitt høydepunkt, vil den brenne ut de elementære komponentene og forårsake ulykker. Selv om det er et sikkerhetsklimaanlegg av industrikvalitet installert inne i kabinen, reduserer det overordnede lukkede koblingsutstyret kjøleeffekten på intern utstyrsoverføring. Det er nødvendig å påføre et varmeabsorberende og kjølende belegg inne i skallet for å sikre stabiliteten til utstyret.

Den tredje faktoren er kondensfaktoren

Forekomsten av kondenseringsfenomen er faktisk et avansert punkt for temperaturøkningsfaktor. Når temperaturen inne i kabinen er konstant og temperaturen inne i koblingsanlegget øker, vil det genereres en stor mengde temperaturforskjeller, noe som får vannmolekyler i luften til å feste seg til innsiden av koblingsanlegget, noe som fører til kondenseringsfenomen og lett påvirker hele koblingsanlegget. koblingsutstyr. Løsningen er å sikre at temperaturen i og utenfor skapet er passende under prosjektering.

Den fjerde er stabilitet

Skapkroppen må opprettholde god stabilitet, og den generelle strukturen skal være stabil. Høy spenning og sterke strømmer går ofte gjennom skapkroppen. Ved håndtering av disse problemene vil ulike bryterkomponenter generere betydelig kinetisk energi, som vil stille strenge krav til stabiliteten til hele utstyret. Valget av materialer mellom det overordnede utstyret må oppfylle bruksstandardene, og forbindelsene bør også være tett sammensveiset.

Til slutt, de fem forebyggende funksjonene til kabinettet

De fem forebyggingsfunksjonene til høyspentskap og understasjoner av bokstype er forskjellige, og de fem forebyggingsfunksjonene til skap inkluderer følgende punkter:

1) Forhindre falsk åpning og lukking av effektbrytere

2) Forhindre strømførende drift av jordingsbrytere eller midlertidige jordingsledninger, dvs. kunstig kortslutningsjording.

3) Å forhindre at personer ved et uhell kommer inn i det elektrifiserte intervallet betyr å forhindre at operatører får elektrisk støt under vedlikehold på et senere tidspunkt.

4) Forhindre kraftoverføring når utstyret med midlertidige jordingsledninger eller jordingsbrytere er lukket for å forhindre kunstige kortslutninger.

5) Forhindre åpning og lukking av øvre og nedre isolasjonsbrytere med last eller skyving og trekking av strømbryteren med last.

Oppsummert må disse fem relevante faktorene vurderes ved prosjektering av prefabrikkerte hytter for høy- og lavtrykk for å sikre sikkerhet og stabilitet mellom hele hytta og unngå ulike problemer i senere fase

PRODUKTLINK

http://www.switchgear-china.com/box-type-compact-substation/prefabricated-substation/transformer-substations.html

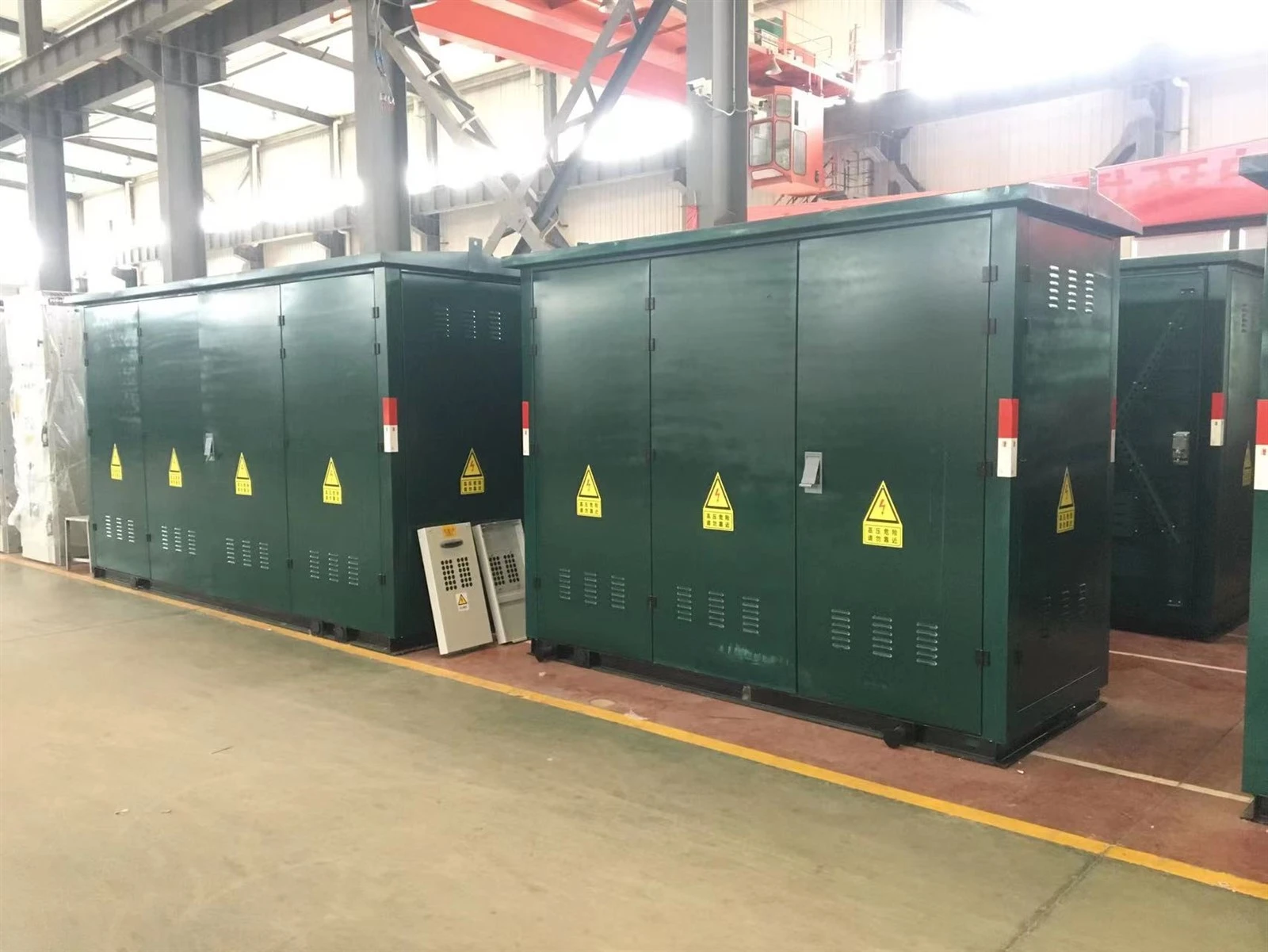

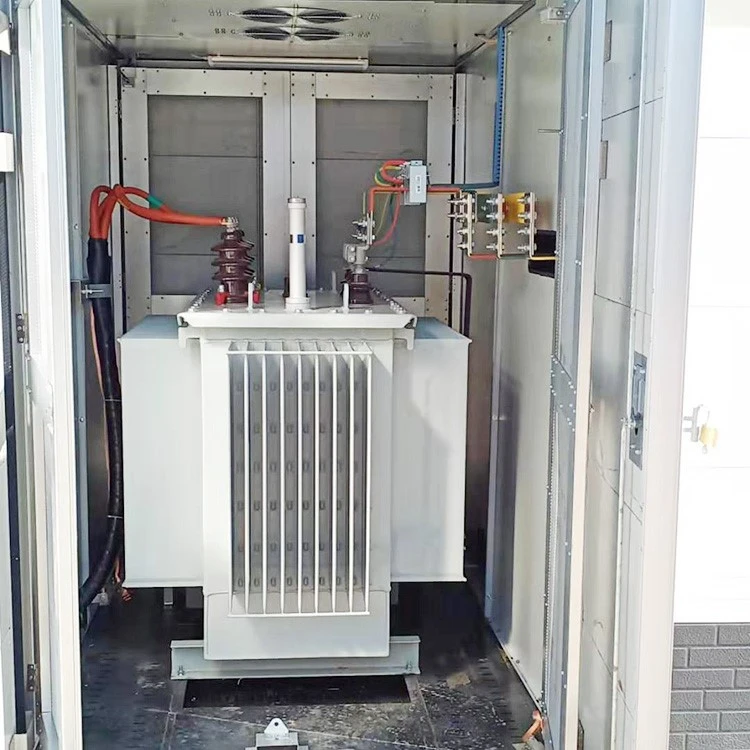

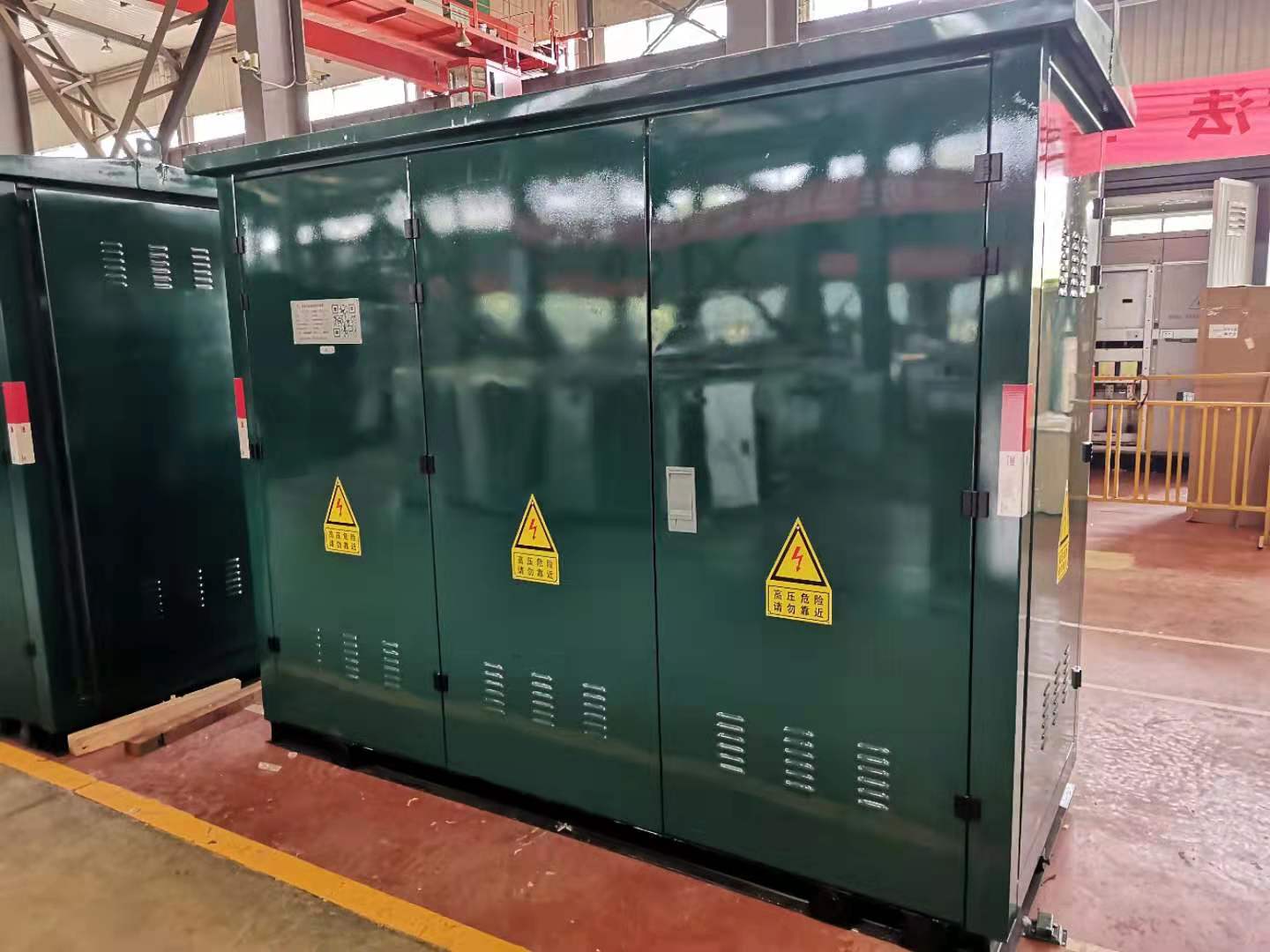

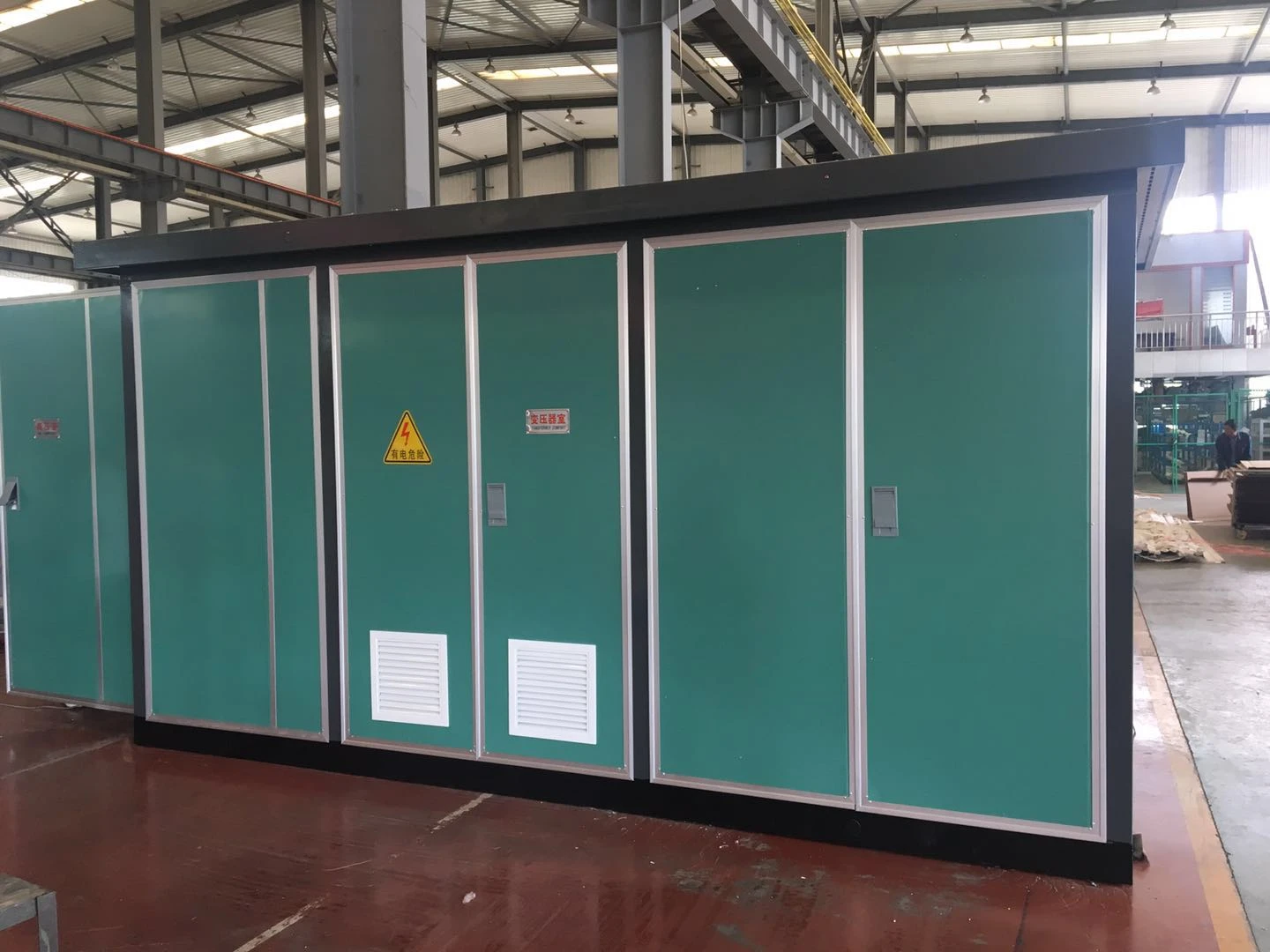

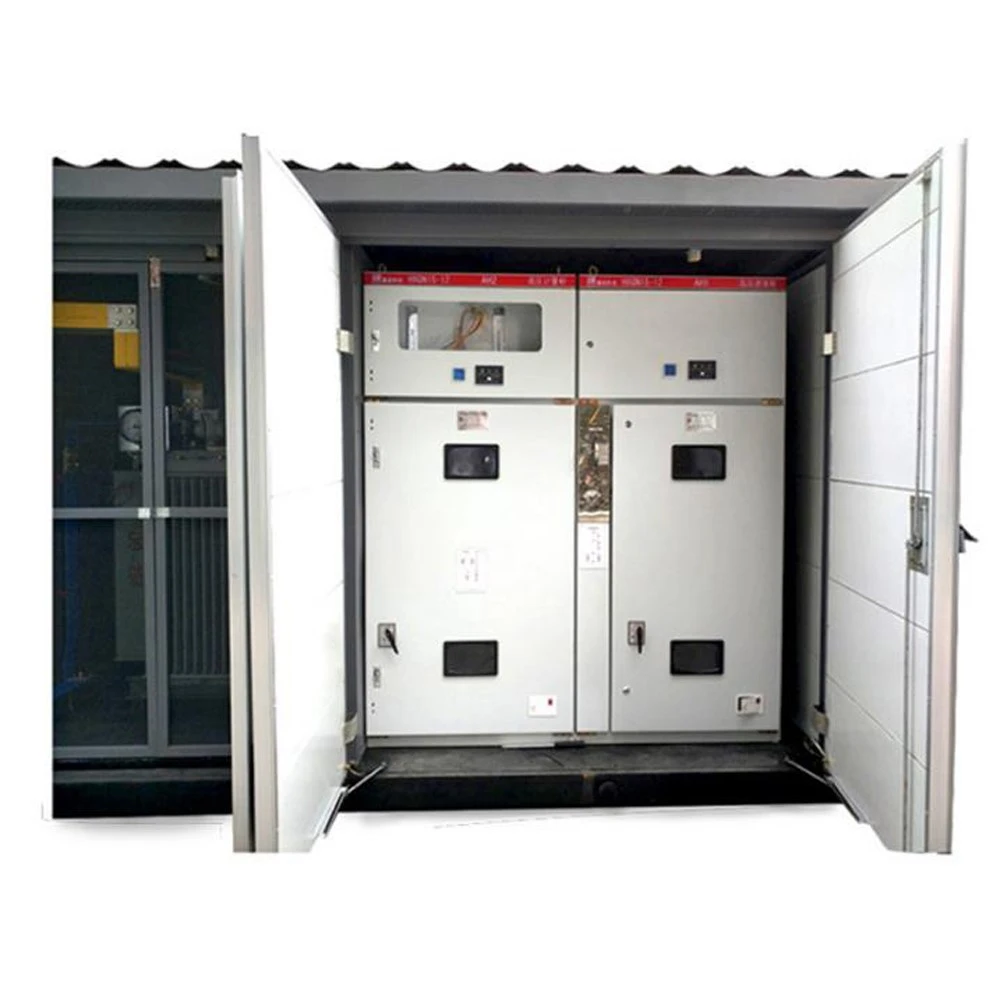

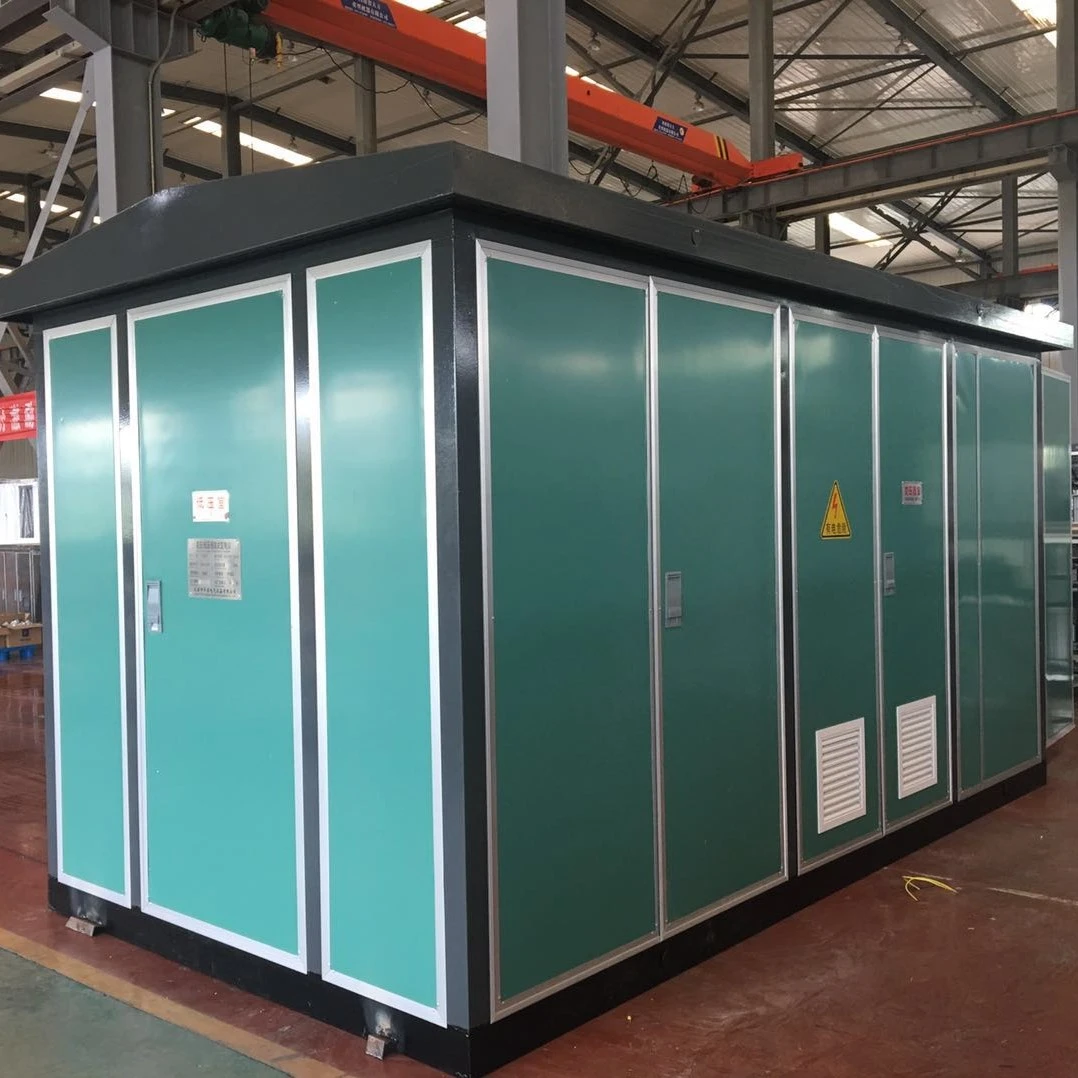

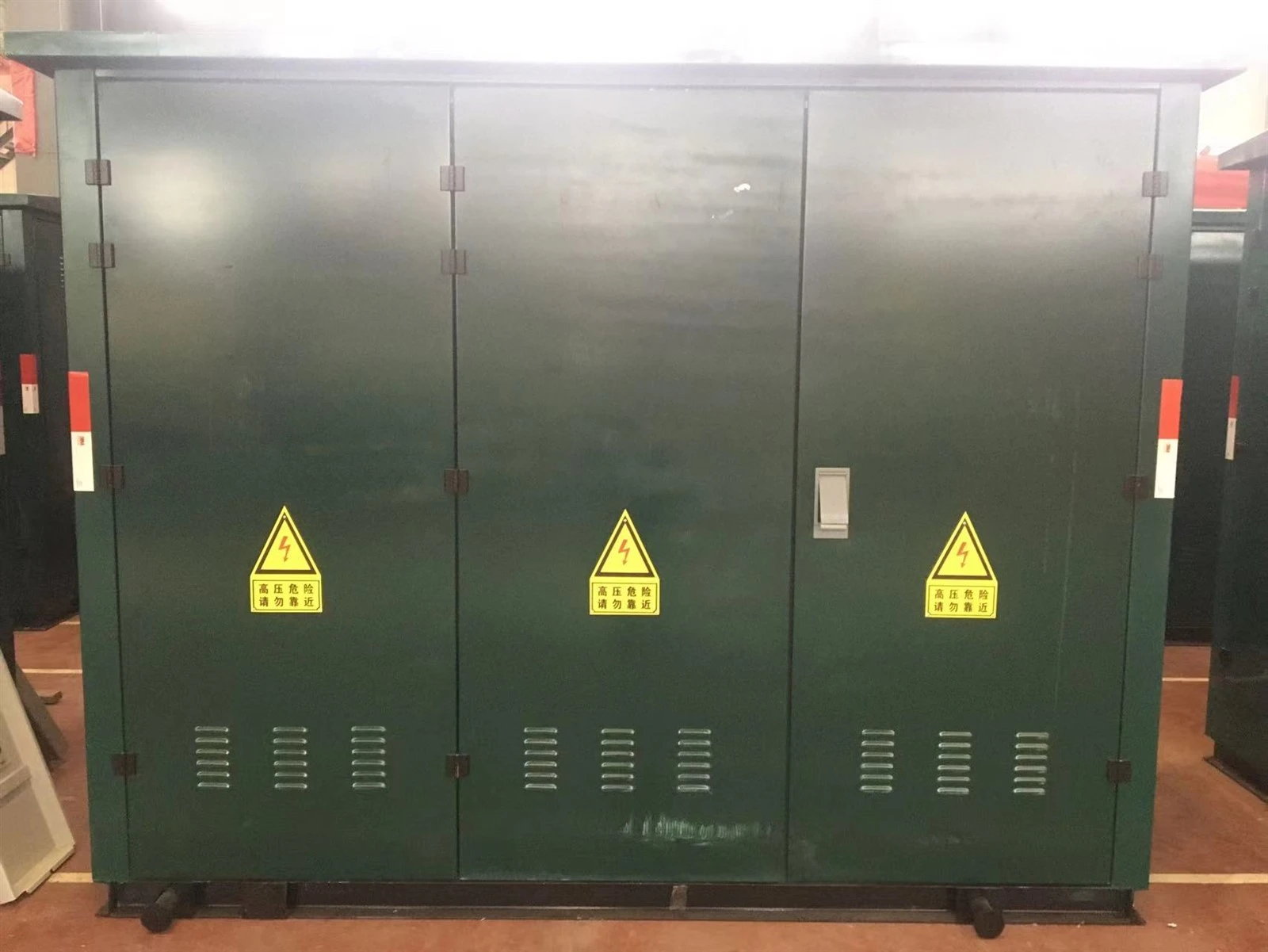

PRODUKTFOTO

Dette produktet er vanligvis tilpasset.
Vi er en produsent og har en profesjonell teknisk avdeling som kan designe og levere løsninger etter kundens behov.
Vennligst klikk på knappen nedenfor for å sende oss informasjonen, og vårt salgspersonell vil kontakte deg for å gi deg designtegningene

Her er våre kundeeksempler for din referanse

Turkmenistan kunder

HVIS DU TRENGER FLERE DETALJER, TA KONTAKT OSS
