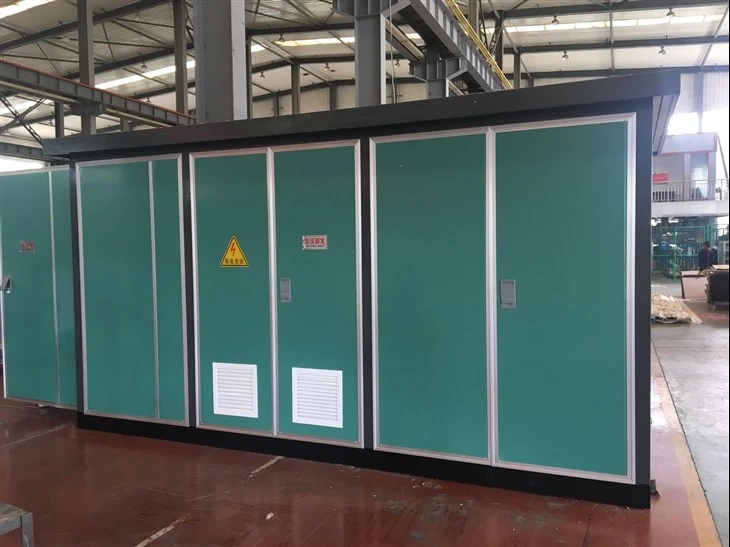

35/0.4kv 2000KVA modulær understasjon

Hva er en modulær prefabrikkert SUBSTASJON? Hvor mange deler består den av?

Faktisk, i lekmannstermer, er modulære prefabrikkerte hytter ikke bare uregelmessig kuttet i modulære moduler som byggeklosser, som deretter settes sammen. I stedet er de systematisk segmentert basert på ulike egenskaper og relaterte komponenter. De prefabrikkerte hyttene er fortsatt en helhet, noe som gjør det lettere for kundene å velge mellom i ulike miljøer

Faktisk er modulære prefabrikkerte hytter oppgraderinger til tradisjonelle bokstransformatorer når det gjelder teknologi og elektriske komponenter, som ganske enkelt deler komponentene som tilsvarer hver egenskap, med høy grad av intelligens og betjening. Generelle prefabrikkerte hytteprodusenter vil dele modulære prefabrikkerte hytter inn i relaterte moduler som nettstasjonssystem, intelligent sentralkontrollsystem, LCD displaysystem, brannvernsystem, lyssystem, temperaturfølingssystem, overvåkingssystem osv. Kundene kan velge modulene de trenger basert på på deres faktiske situasjon. På grunn av den strømlinjeformede produksjonen av det prefabrikkerte hytteområdet, kan brukere reservere tilsvarende posisjoner i den tidlige fasen av den prefabrikkerte hyttedesignen for enkel tillegg i senere fase, med sterk kontrollerbarhet.

Nettstasjonssystem. Enkelt sagt er nettstasjonssystemet sammensatt av høy- og lavspenningstransformatorer, bryterutstyr, ulike sikringer, kontrollbrytere og andre relaterte primærutstyrskomponenter inne i den prefabrikkerte hytta, og er en uunnværlig hovedkomponent i utstyret inne i den prefabrikkerte hytta.

Intelligent sentralkontrollsystem. Det intelligente sentrale styringssystemet er sammensatt av mikrodatamaskinens sentrale styringselementer, intelligent skyplattformsystem, overføringssensorelementer, praktiske terminalelementer, dataanalysesystem, etc., som er distribuert på det viktigste elektriske utstyret i den prefabrikkerte hytta, og tilsvarer sentralnervesystemet i det intelligente systemet til hele den modulære prefabrikkerte hytta.

LCD-skjermsystem. Dette systemet er hovedsakelig en kombinasjon av intelligente sentrale kontrollsystemer, hovedsakelig sammensatt av forskjellige LCD-skjermer. Ved å koble det intelligente sentrale kontrollsystemet med displayenheter, kan det oppnå menneske-maskin-interaksjon, enkel og praktisk visning av relevante historiske data og driftsstatusen til ulike enheter.

Brannsikringssystem. Brannvern er nøkkelen til å sikre brannsikkerheten til det innvendige utstyret i hele den prefabrikkerte hytta, og også en viktig garanti for en jevn drift av hele den prefabrikkerte hytta. Den består hovedsakelig av røykfølende enheter, brannslukkere av tusen type og brannslukningsapparater for karbondioksid.

belysning. Lyssystemer fungerer vanligvis som overvåkingssystembelysning, nødbelysning og brannpassasjebelysning. Den består i hovedsak av lyslister inne i ferdighytta, brannlys ved inngangen til ferdighytta, og nødlysarmaturer inne i ferdighytta.

Temperaturfølersystem. Temperaturfølersystemet inne i den prefabrikkerte kabinen holder i hovedsak en konstant temperatur inne i den modulære prefabrikkerte kabinen, og en konstant temperatur inne i skipet er en forutsetning for å sikre normal drift av utstyrskomponenter. Det generelle temperaturfølersystemet består av intelligente temperatur- og fuktighetssensorer og luftkondisjonering av industriell kvalitet.

Den europeiske transformatorstasjonen er et komplett sett med nytt krafttransformatorutstyr utviklet av vårt selskap på grunnlag av transformasjon av nasjonalt urbant nettverk som gjør den optimale kombinasjonen for den oljenedsenkede forseglede krafttransformatoren og høy- og lavspente elektriske komponenter. Gjennom strukturoptimalisering skal bryteranlegget miniatyriseres i ekstrem grad som i stor grad reduserer det okkuperte området til den kombinerte transformatoren med slike fordeler som lite volum, lavt støynivå, pålitelig strømforsyning, rimelig struktur, fleksibelt for installasjon, lett å betjene og i stand til å gå. dypt inn i lastsenteret til maksimal grad, etc. Den kan montere nettverksautomatiseringsterminal (FTU) i høyspentringnettverksskapet, realisere pålitelig deteksjon av kortslutning og enfase jordingsfeil, og har funksjonen "fire remote", som letter automatisk oppgradering av nettverksdistribusjon. Det er mye brukt i boligkvarter kommersielle sentre stasjoner industri-og gruvedrift bedrifter flyplasser jernbaner skoler sykehus, høyhus og steder.

Egenskaper:

1) Mindre okkupert areal
2) Fast og pålitelig
3) Enkel å flytte, vakker og praktisk
4) Kostnadene er lave, og installasjonsperioden er kort

Miljøforhold:

Høyde: 1000m og under.
Omgivelsestemperatur: - 25 ~ pluss 40 C.

Vindhastighet: ikke mer enn 35m/s.
Relativ luftfuktighet: ikke mer enn 90 prosent (pluss 25 C).
Seismisk horisontal akselerasjon: ikke mer enn {{0}},4m/s, vertikal akselerasjon: ikke større enn 0,2m/s.
Brukssted: det skal ikke være ledende, støvete, farlige, etsende, brennbare og eksplosive materialer som er skadelige for metaller og isolatorer.

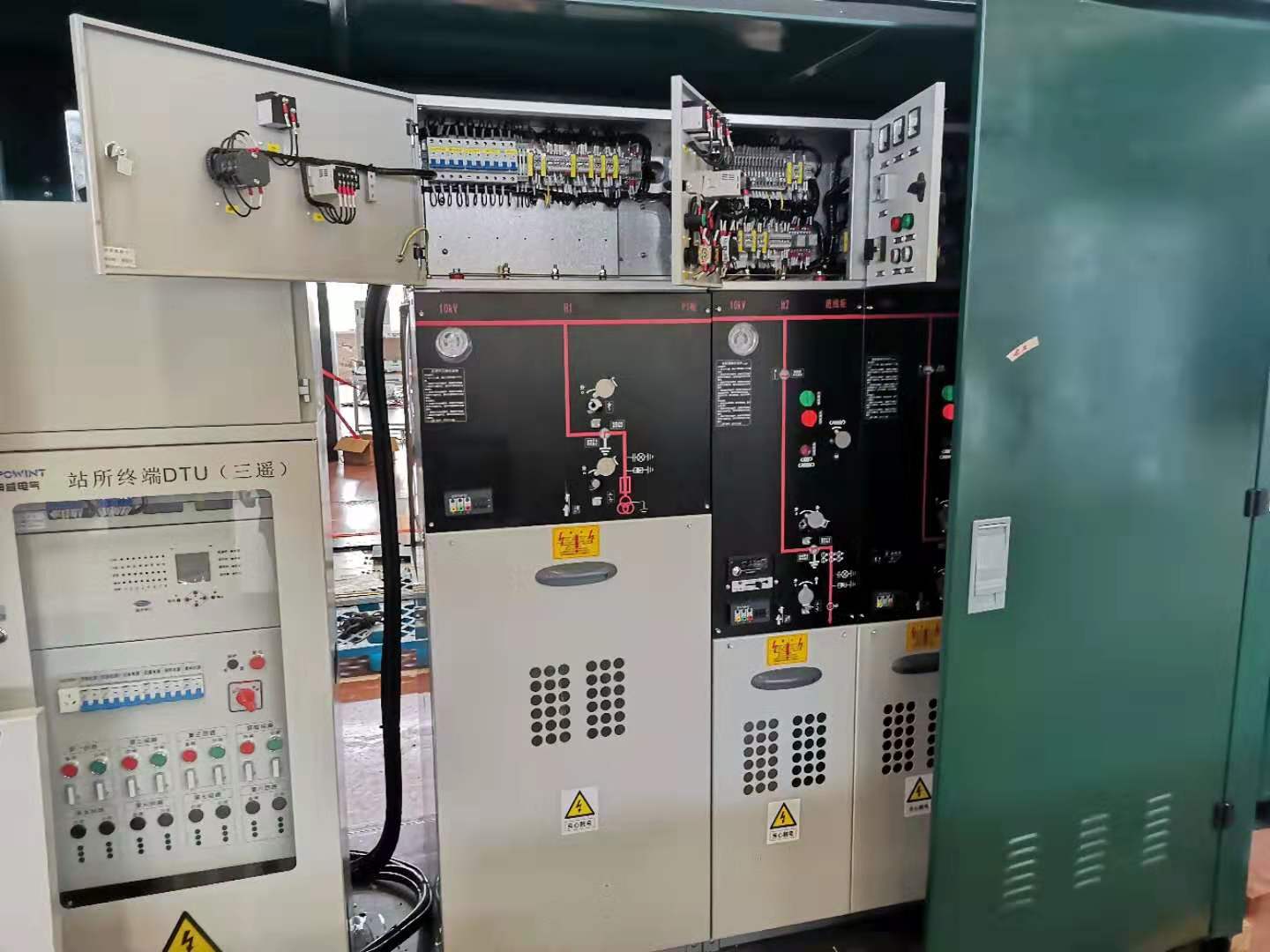

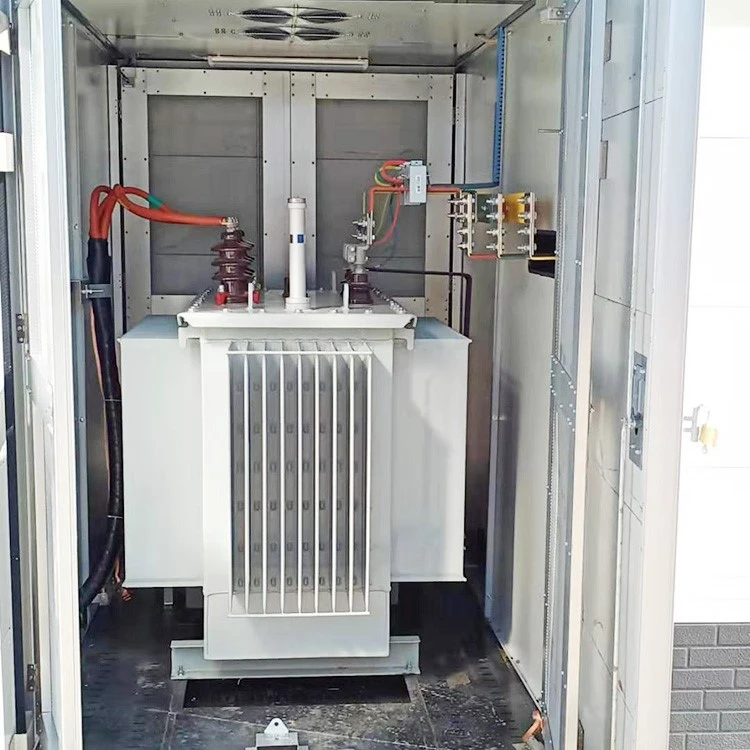

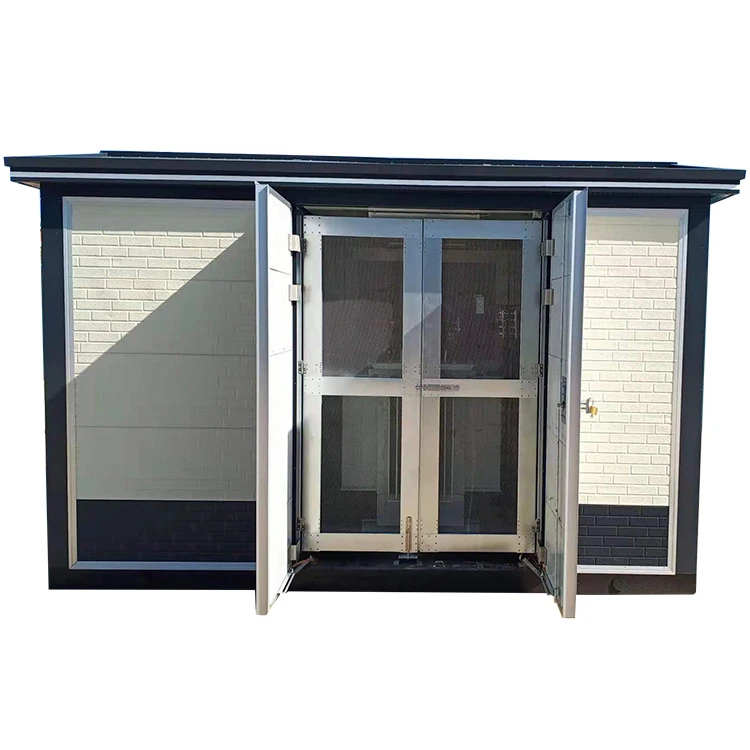

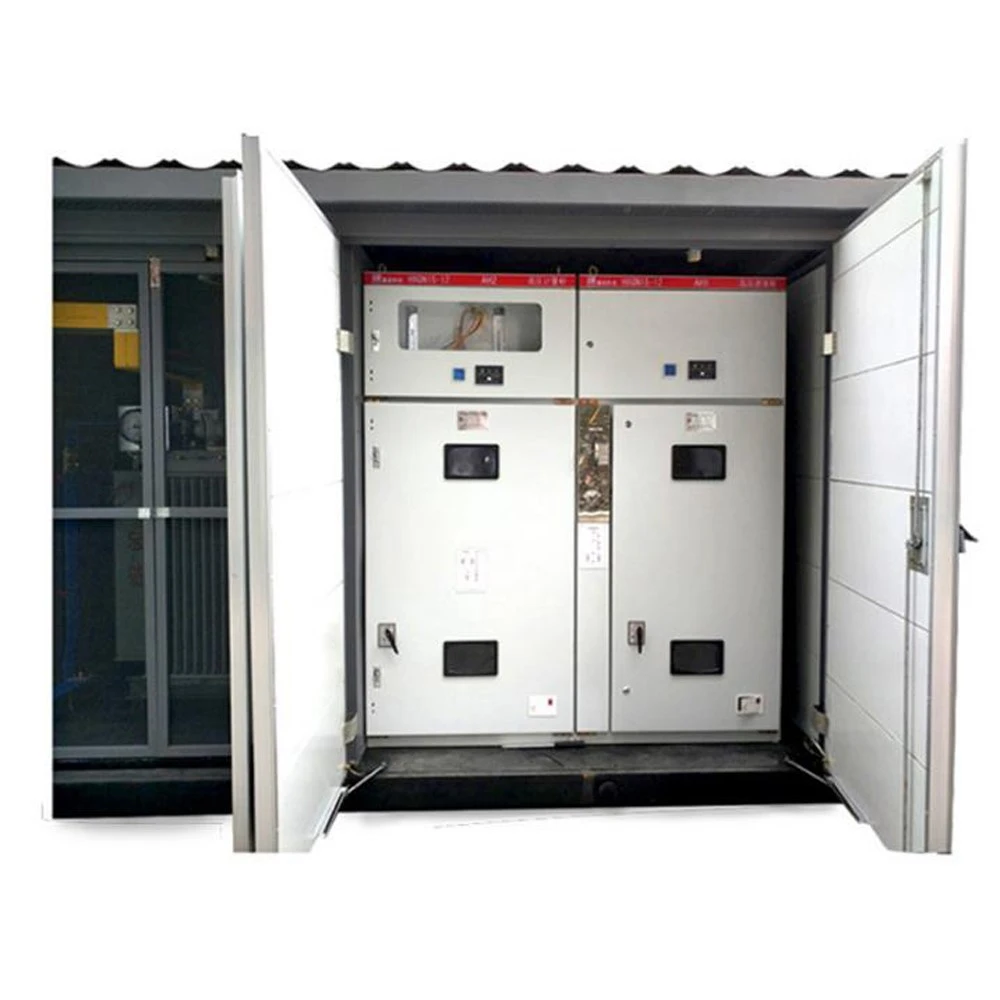

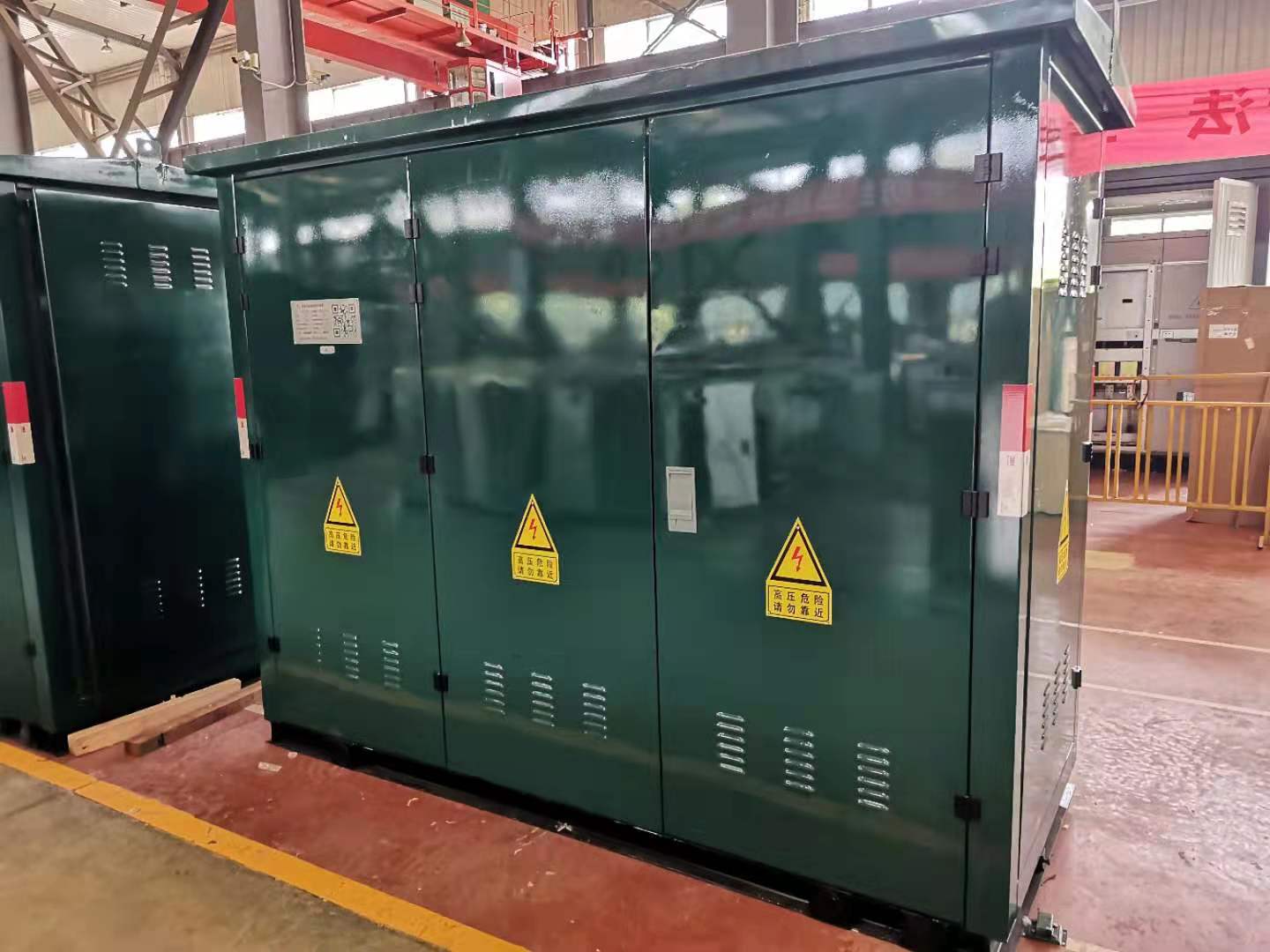

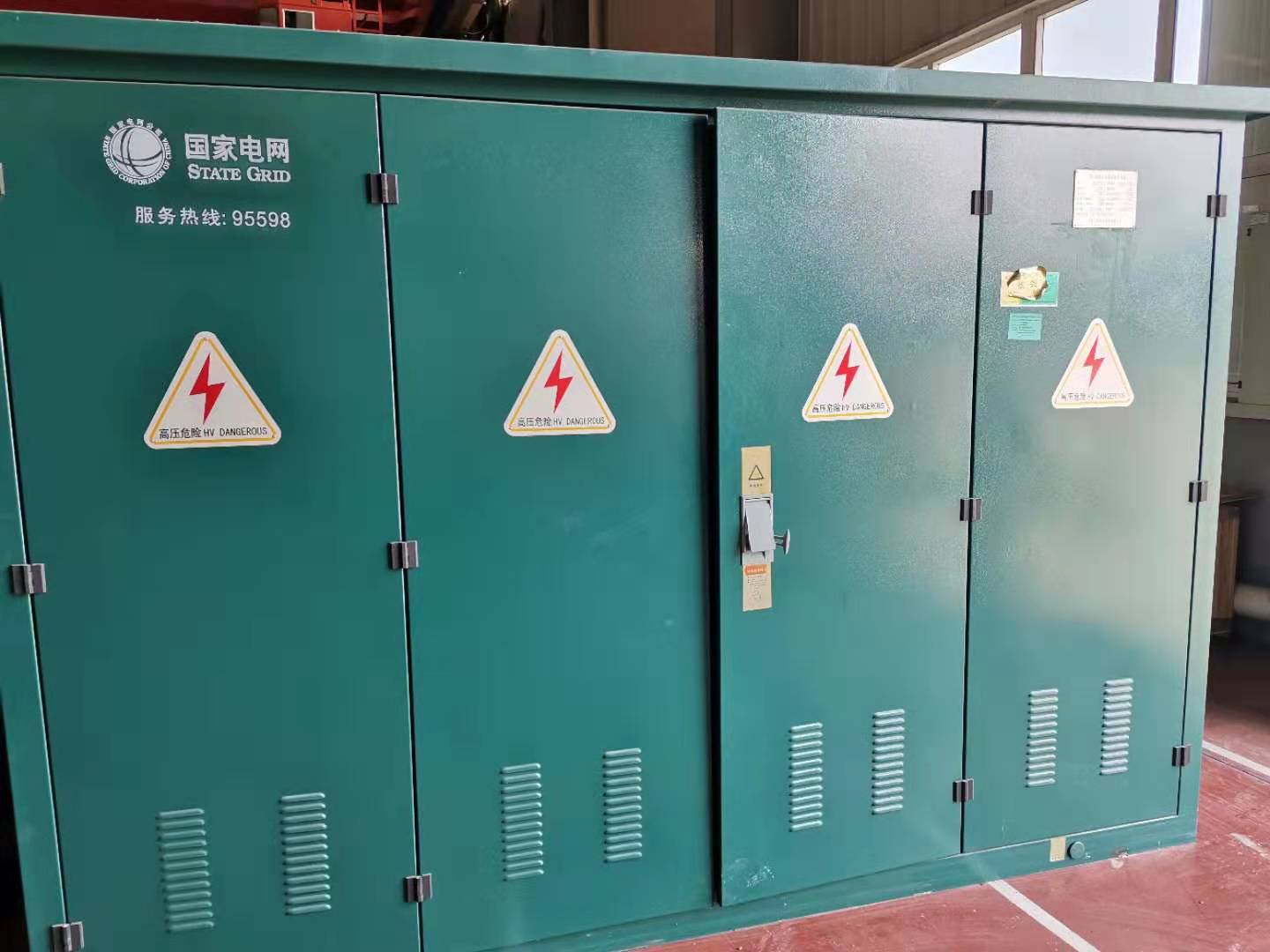

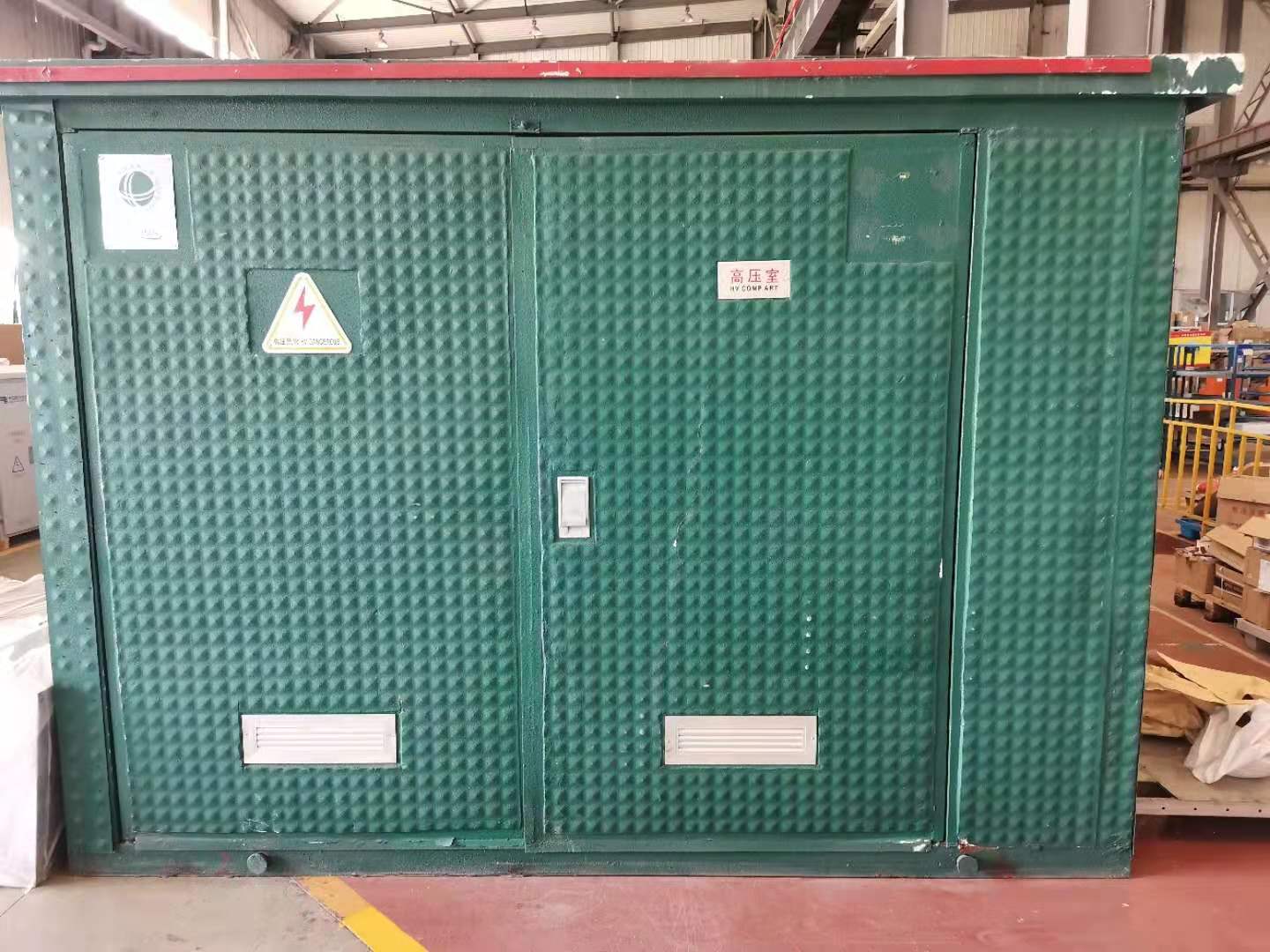

PRODUKTFOTO

Dette produktet er vanligvis tilpasset.
Vi er en produsent og har en profesjonell teknisk avdeling som kan designe og levere løsninger etter kundens behov.
Ta kontakt med vårt salgspersonell for å få designtegninger

Her er våre kundeeksempler for din referanse

Russiske kunder

TEKNISKE KRAV OG EGENSKAPER TIL UTSTYR
Re:82 setter kompakt transformatorstasjon
Punkt- Nei.	Oversikt over tekniske data	Enhet	Obligatorisk (kl 3000 m	Tilbudt data
	Systemdatakrav
1.05.10	Trådet kobberleder for jording
	Produsent	-
	Materiale	-	kobber
	Tverrsnitt	mm2	>50
	Lengde	m	>40
1.05.11	Jordstenger
	Produsent	-
	Type	-
	Materia!	-
	Lengde	m
	Seksjoner per stang	stk
1.6	Kompakte transformatorstasjoner (alternativ 1)
	Produsent	-		fengyuan
	Type	-		Utendørs
	Overordnet beskyttelsesklasse for komplett nettstasjon	-	IP 44	IP 44
	Materiale til kabinettet	-		GI
	Totalmål (B x L x H)
	for S/S med 1x50 kVA transformator	mm/mm/mm		3000x1850x2150
	■ for S/S med 1x100 kVA transformator	mm/mm/mm		3000x1850x2150
	for S/S med 1x160 kVA transformator	mm/mm/mm		3000x1850x2150
	• for S/S med 1x250 kVA transformator	mm/mm/mm		3000x1850x2150
	Totalvekt
	■ for S/S med 1x50 kVA transformator	kg		1000 kg.
	■ for S/S med 1x100 kVA transformator	kg		1000 kg.
	■ for S/S med 1x160 kVA transformator	kg		1000 kg.
	■ for S/S med 1x250 kVA transformator	kg		1000 kg.
1.6.1	20 kV Koblingsutstyr
	Produsent	-		Chnt / Tilsvarende
	Type	-		Innendørs RMU



HVIS DU TRENGER FLERE DETALJER, TA KONTAKT OSS
